Chiusino sifonato con cestello con supporto guaina.

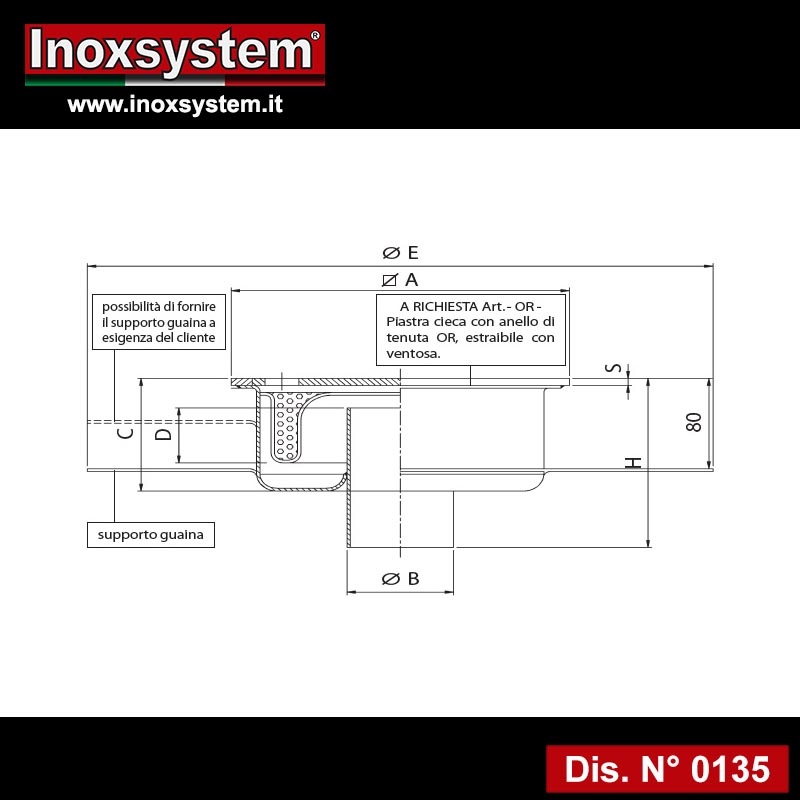

Disegno N° 0135
chiusino in acciaio inox con supporto guina scarico verticale
disegno pozzetto sifonato supporto antitacco
| ARTICOLO | A | S | B | C | D | H | E |
| MISURE in mm: | |||||||
| SG110VCE308 | 300 | 8 | 110 | 110 | 55 | 180 | 500 |
Tutti i chiusini a pagina 8 e 9 possono essere realizzati con il supporto guaina
Disegno N° 0035
chiusino in acciaio inox supporto porta guaina
disegno piletta sifonata scarico orizzontale
| ARTICOLO | A | S | B | C | D | H | E |
| MISURE in mm: | |||||||
| SG110LCE308 | 300 | 8 | 110 | 110 | 55 | 220 | 500 |
Tutti i chiusini a pagina 8 e 9 possono essere realizzati con il supporto guaina
Chiusino telescopico sifonato con cestello e con supporto guaina.
Prodotto ideale per una veloce posa, che, con la sua funzione telescopica, garantisce una grande versatilità nella posa consentendo una compensazione estremamente semplice dei livelli di pavimento e grazie alla cornice circolare permette il fissaggio di guaina, in opera
Disegno N° 0130
chiusino telescopico con supporto porta guaina in acciaio inox
disegno piletta telescopica sifonato con scarico e cestello
| ARTICOLO | A | S | B | C | H | E |
| MISURE in mm: | ||||||
| CT110VCE308 | 300 | 8 | 110 | 140 | 210 | 500 |

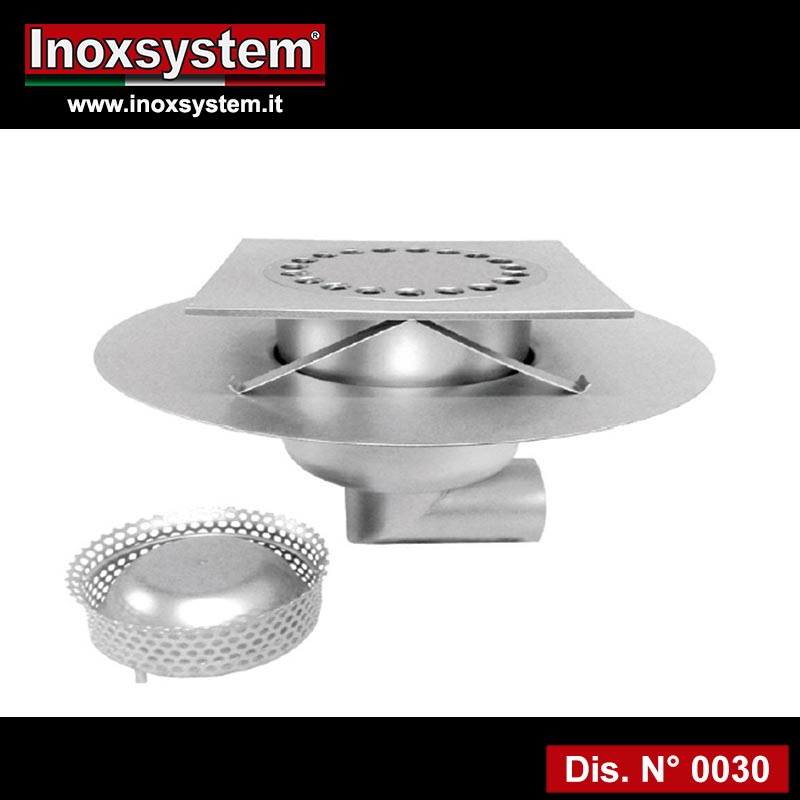

Disegno N° 0030
chiusino telescopico sifonato con supporto porta guaina in acciaio inox
disegno piletta scarico orizzontale con sifone e cestello
| ARTICOLO | A | S | B | C | H | E |
| MISURE in mm: | ||||||
| CT110LCE308 | 300 | 8 | 110 | 140 | 250 | 500 |
Bocchettone in acciaio inox tipo Inoxsystem® (bocchettone messicano).
bocchettone messicano in acciaio inox con supporto guaina
disegno bocchettone messicano antitacco
| ARTICOLO | A | De | Di | C | Adatto a ricevere chiusino con scarico di Ø max |
| MISURE in mm: | |||||
| M50 | 330 | 50 | 45 | 300 | Adatto a scarico Ø 40 |
| M63 | 330 | 63 | 58 | 300 | Adatto a scarico Ø 50 |
| M75 | 330 | 75 | 70 | 300 | Adatto a scarico Ø 63 |
| M90 | 330 | 90 | 85 | 300 | Adatto a scarico Ø 80 |
| M110 | 330 | 109 | 104 | 300 | Adatto a scarico Ø 90 |
| M125 | 330 | 125 | 120 | 300 | Adatto a scarico Ø 110 |
-
* I dati riportati su questi disegni non sono da ritenersi vincolanti, tutte le misure possono essere variate su richiesta.
-
* Questi disegni sono di proprietà della INOXSYSTEM® e non possono essere riprodotti o copiati senza nostra approvazione scritta.
