Seleziona la pagina del catalogo:
Pagina 46: Chiusini a griglia Total Hygienic con tubo
Catalogo Generale #20
Pag. 46 di 60

Chiusini con copertura a griglia a scarico verticale
tubo sifonato Total Hygienic e cestello estraibili.

  • Linea 0510 Chiusini a griglia scarico verticale tubo sifonato Total Hygienic e cestello estraibili in acciaio inox

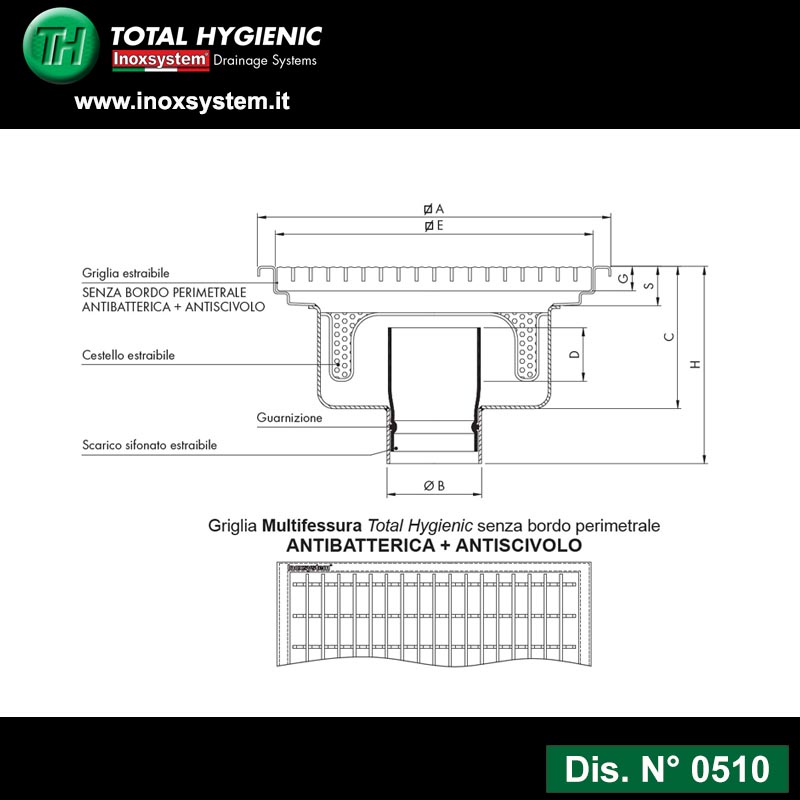

  • Linea 0510 Disegno Chiusini a griglia scarico verticale tubo sifonato Total Hygienic e cestello estraibili in acciaio inox
ARTICOLO S øA øB C H Portata
lt/min
MISURE in mm:  con Kit  senza Kit
RPGV20075E 25 200 75* 90 150 60 160
PGV20075E 25 200 75* 130 190 60 160
RPGV30075E 45 300 75* 110 170 80 180
PGV30075E 45 300 75* 150 210 80 180
RPGV300110E 45 300 110* 110 170 135 340
PGV300110E 45 300 110* 150 210 135 340
RPGV400110E 45 400 110* 110 170 135 340
PGV400110E 45 400 110* 150 210 135 340
RPGV500110E 45 500 110* 110 170 135 340
PGV500110E 45 500 110* 150 210 135 340

* Scarico Ø 63 a richiesta.
N.B.: Gli articoli con la tenuta idraulica sifone (quota D) di 50 mm sono in linea con la normativa UNI EN 1253-1

Chiusini con copertura a griglia a scarico orizzontale
tubo sifonato Total Hygienic e cestello estraibili.

  • Linea 0410 Chiusini a griglia scarico orizzontale tubo sifonato Total Hygienic e cestello estraibili in acciaio inox
  • Linea 0410 Disegno Chiusini a griglia scarico orizzontale tubo sifonato Total Hygienic e cestello estraibili in acciaio inox
ARTICOLO

R=Ribabbato		 S øA øB C H Portata
lt/min
MISURE in mm:  con Kit  senza Kit
RPGO20075E 25 200 75* 90 200 60 160
PGO20075E 25 200 75* 130 240 60 160
RPGO30075E 45 300 75* 110 220 80 180
PGO30075E 45 300 75* 150 260 80 180
RPGO300110E 45 300 110* 110 270 135 340
PGO300110E 45 300 110* 150 310 135 340
RPGO400110E 45 400 110* 110 270 135 340
PGO400110E 45 400 110* 150 310 135 340
RPGO500110E 45 500 110* 110 270 135 340
PGO500110E 45 500 110* 150 310 135 340

* Scarico Ø 63 a richiesta con conseguente diminuzione dell’altezza totale.
N.B.: Gli articoli con la tenuta idraulica sifone (quota D) di 50 mm sono in linea con la normativa UNI EN 1253-1
Consigli: - La tipologia di sifone con tazza permette di poter estrarre quest’ultima con l’acqua sporca ancora al proprio interno, senza dover drenare tutto direttamente nello scarico del chiusino.
Ricordiamo che, una volta completata la pulizia, si raccomanda di riempire l’interno del pozzetto con dell’acqua nuova per rimettere in funzione il sifone anti-odore.

Chiusini a griglia Total Hygienic sifonati con tubo in acciaio inox
