Pagina 13: Canali a fessura bordi dritti
Catalogo Generale #20
Pag. 13 di 60
Tipologie di canali a fessura, componibili con accessori presenti a pag. 30,
chiusini a pag. 14 e 15, bordi porta guaina a pag. 28
Dis. 2013: Bordi dritti verticali
disegno canalina in acciaio inox carrabile bordi dritti centrali
| ARTICOLO | S | F | B | Descrizione | Classe |
| C1BDV | 2 | 8 | 60 | Canale bordi dritti verticali a fessura ridotta antitacco 8 mm | * |
| C2BDV | 2 | 20 | 65 | Canale bordi dritti verticali a fessura standard 20 mm | * |
| MC1BDV | 2 | 8 | 100 | Canale bordi dritti verticali a fessura ridotta antitacco 8 mm con sezione maggiorata 100 mm | * |
| MC2BDV | 2 | 20 | 100 | Canale bordi dritti verticali a fessura standard 20 mm con sezione maggiorata 100 mm | * |
Quota H1 standard mm 25, altre quote da definire
* Classe di portata data da quota H1
** Angoli interni arrotondati per garantire la massima soluzione per l’igiene

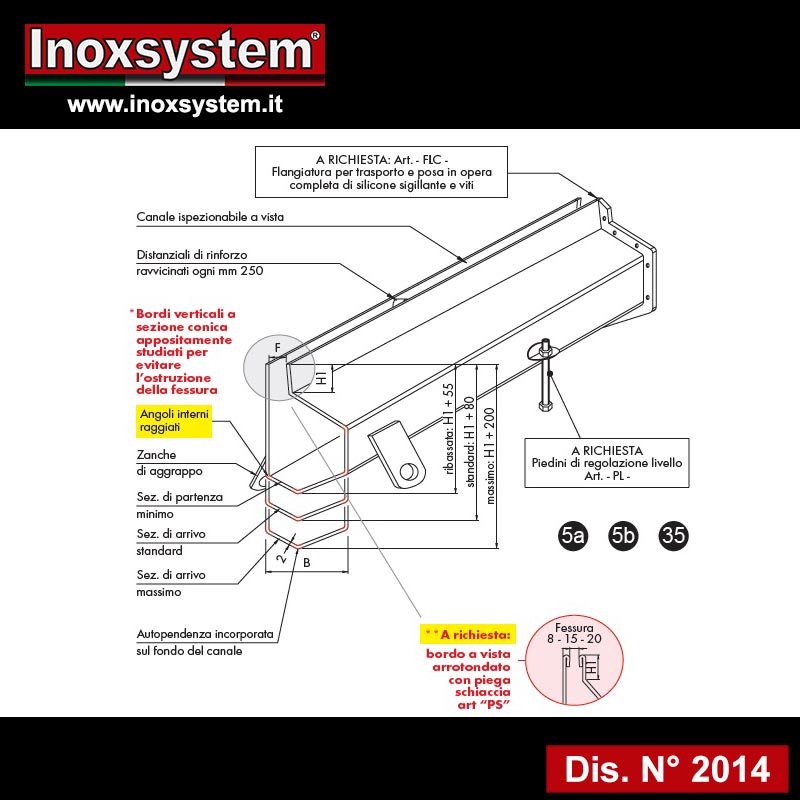

Dis. 2014: Bordi dritti verticali laterali
disegno canalina in acciaio inox carrabile bordi dritti laterali
| ARTICOLO | S | F | B | Descrizione | Classe |
| C1BDVL | 2 | 8 | 60 | Canale bordi dritti verticali laterali a fessura ridotta antitacco 8 mm | * |
| C2BDVL | 2 | 20 | 65 | Canale bordi dritti verticali laterali a fessura standard 20 mm | * |
| MC1BDVL | 2 | 8 | 100 | Canale bordi dritti verticali laterali a fessura ridotta antitacco 8 mm con sezione maggiorata 100 mm |
* |
| MC2BDVL | 2 | 20 | 100 | Canale bordi dritti verticali laterali a fessura standard 20 mm con sezione maggiorata 100 mm |
* |
Quota H1 standard mm 25, altre quote da definire
* Classe di portata data da quota H1
** Angoli interni arrotondati per garantire la massima soluzione per l’igiene
-
* I dati riportati su questi disegni non sono da ritenersi vincolanti, tutte le misure possono essere variate su richiesta.
-
* Questi disegni sono di proprietà della INOXSYSTEM® e non possono essere riprodotti o copiati senza nostra approvazione scritta.
