Pagina 20: Canali a Fessura Standard
Catalogo Generale #20
Pag. 20 di 60
Sistemi di drenaggio per pavimenti - linea “Canaline a Fessura Standard”
Canali a fessura in acciaio inox con chiusino sifonato e cestello estraibile
scarico centrale verticale
canale a fessura in acciaio inox con chiusino e cestello estraibile
disegno canaline inox a scarico verticale in acciaio inox
| ARTICOLO | A | L |
| MISURE in mm: | ||
| CFV30130 | 300 | 1300 |
| CFV30230 | 300 | 2300 |
| CFV30330 | 300 | 3300 |
Canali a fessura in acciaio inox con chiusino sifonato e cestello estraibile
scarico di testa verticale
canale a fessura sifonato con cestello scarico verticale in acciaio inox
disegno canaletta inox a scarico verticale in acciaio inox
| ARTICOLO | A | L |
| MISURE in mm: | ||
| CFVT30130 | 300 | 1300 |
| CFVT30230 | 300 | 2300 |
| CFVT30330 | 300 | 3300 |
Canali a fessura in acciaio inox con chiusino sifonato e cestello estraibile
scarico centrale orizzontale
canalina a fessura in acciaio inox scarico centrale orizzontale in acciaio inox
disegno canaletta inox scarico orizzontale sifonata con cestello
| ARTICOLO | A | L |
| MISURE in mm: | ||
| CFO30130 | 300 | 1300 |
| CFO30230 | 300 | 2300 |
| CFO30330 | 300 | 3300 |

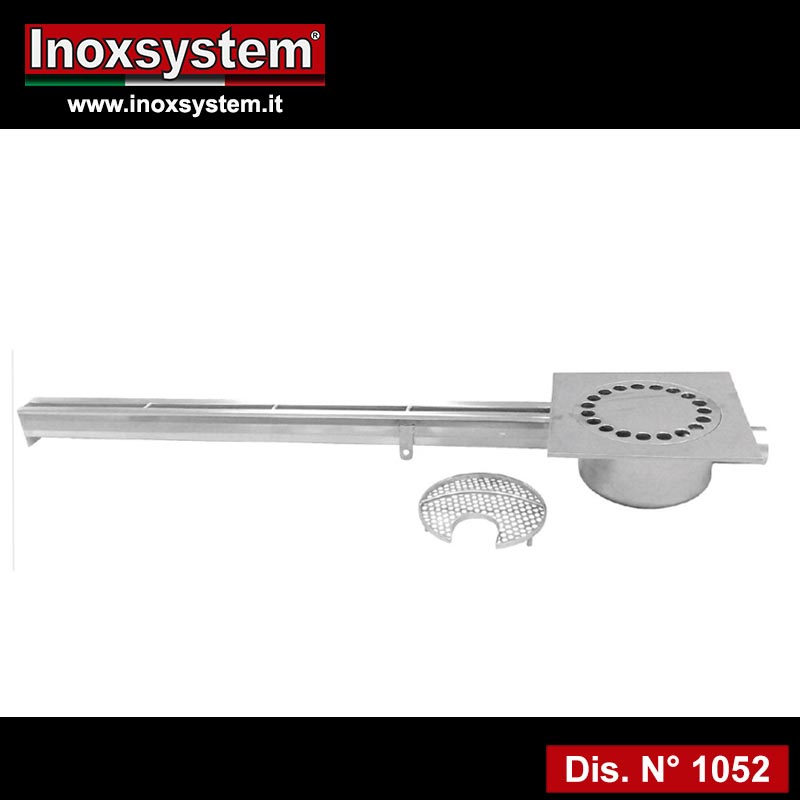

Canali a fessura in acciaio inox con chiusino sifonato e cestello estraibile
scarico di testa orizzontale
canale a fessura in acciaio inox con chiusino e scarico testa orizzontale in acciaio inox
disegno canale inox a fessura scarico laterale di testa in acciaio inox
| ARTICOLO | A | L |
| MISURE in mm: | ||
| CFOT30130 | 300 | 1300 |
| CFOT30230 | 300 | 2300 |
| CFOT30330 | 300 | 3300 |
-
- Tutti i modelli possono essere forniti con scarico diretto, senza sifonatura e senza cestello.
-
- Tutte le misure di ingombro possono essere costruite a richiesta.
-
- A richiesta è possibile modificare tutte le misure (diametri e altezze dei tubi comprese).
-
- A richiesta: predisposizione per lavaggio interno canale tramite manicotto 1/2” su testate e diffusore interno (art. - IL - ) - Catalogo pag. 30
-
* I dati riportati su questi disegni non sono da ritenersi vincolanti, tutte le misure possono essere variate su richiesta.
-
* Questi disegni sono di proprietà della INOXSYSTEM® e non possono essere riprodotti o copiati senza nostra approvazione scritta.
