Seleccione la página del catálogo:
Página 37: Canal bordes rectos ranura lateral
Catálogo General #20
Pag. 37 de 60
Línea 1650
Canal ranura lateral bordes rectos verticales lateral, sumidero con sifón y cestillo
linea 1450 canale a fessura antitacco con bordi dritti verticali laterali e chiusino sifonato in acciaio inox
linea 1650 sezione canale a fessura in acciaio inox
Detalles técnicos:
- Ranura lateral de 8 - 15 - 20 mm
- Modelo con bordes rectos
verticales ranura de forma cónica
para evitar obstrucciones
- Sumidero de 150x150 mm salida Ø 63 mm, h 140 mm
- Con sifón y cestillo
- Para más detalles ver pág. 13
- Ranura lateral de 8 - 15 - 20 mm
- Modelo con bordes rectos
verticales ranura de forma cónica
para evitar obstrucciones
- Sumidero de 150x150 mm salida Ø 63 mm, h 140 mm
- Con sifón y cestillo
- Para más detalles ver pág. 13
IDEAL PARA PISCINAS, TERRAZAS, PLAZAS, PUBLIC AREAS
Línea 1660
Canal con ranura lateral bordes rectos verticales, sumidero con tapa rellenable
linea 1660 canale a fessura antitacco con bordi dritti verticali laterali e chiusino pavimentabile sifonato in acciaio inox

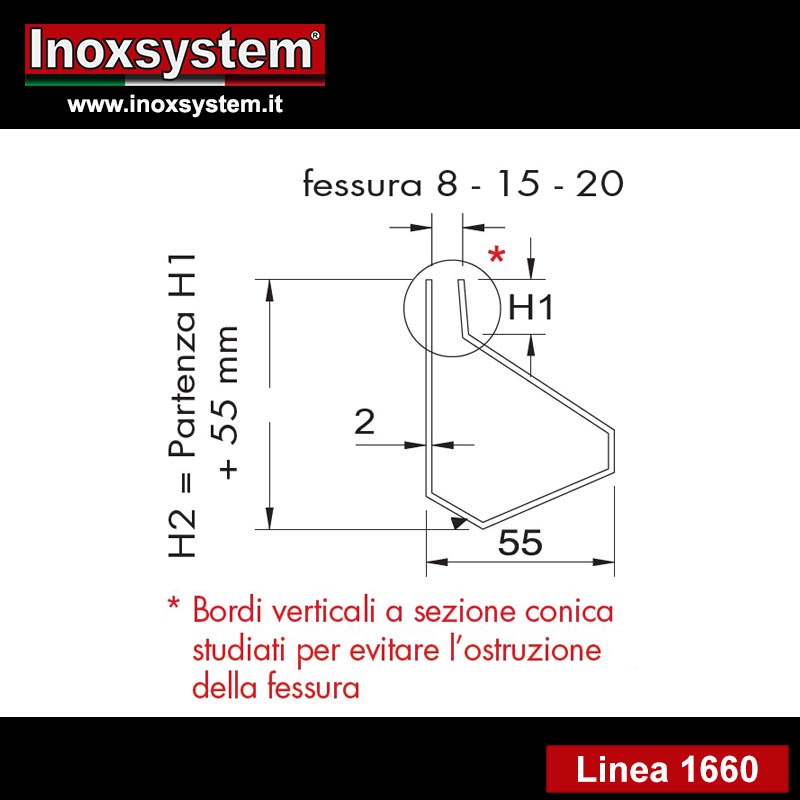

sezione linea 1660 canale a fessura antitacco con bordi dritti verticali laterali e chiusino pavimentabile sifonato in acciaio inox
Detalles técnicos:
- Ranura lateral de 8 - 15 - 20 mm
- Modelo con bordes rectos
verticales ranura de forma cónica
para evitar obstrucciones
- Sumidero de 150x150 mm con tapa rellenable salida Ø 63 mm, h 140 mm
- Con sifón y cestillo
- Para más detalles ver pág. 13
- Ranura lateral de 8 - 15 - 20 mm
- Modelo con bordes rectos
verticales ranura de forma cónica
para evitar obstrucciones
- Sumidero de 150x150 mm con tapa rellenable salida Ø 63 mm, h 140 mm
- Con sifón y cestillo
- Para más detalles ver pág. 13
IDEAL PARA PISCINAS, TERRAZAS, PLAZAS, PUBLIC AREAS
Línea 1670

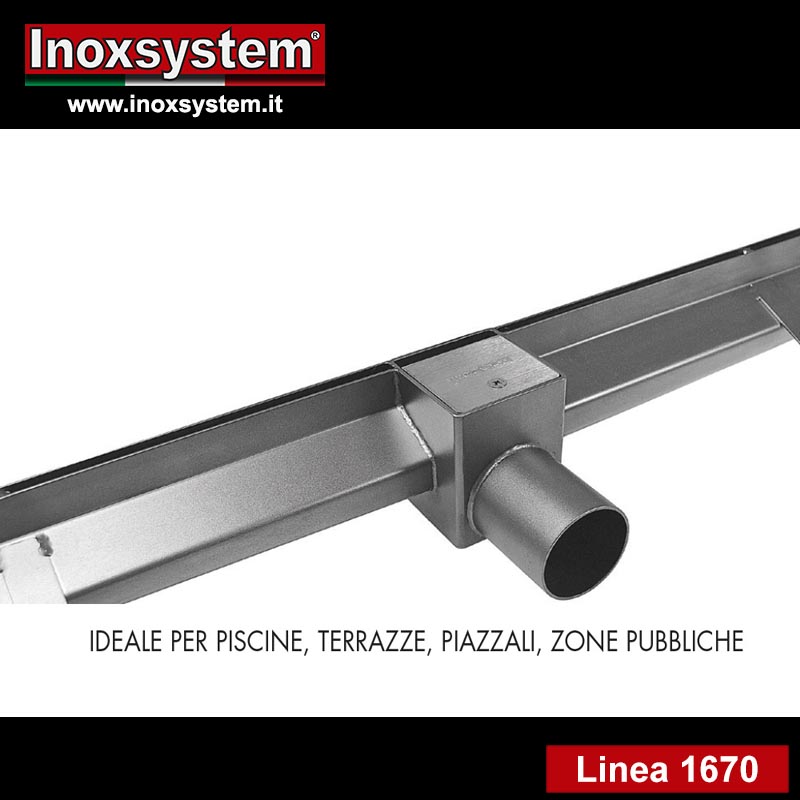

Canal con ranura lateral bordes rectos verticales, sumidero salida directa sin sifón
linea 1670 canale a fessura antitacco con bordi dritti verticali laterali e chiusino scarico diretto in acciaio inox
sezione linea 1670 canale a fessura antitacco con bordi dritti verticali laterali e chiusino scarico diretto in acciaio inox
Detalles técnicos:
- Ranura lateral de 8 - 15 - 20 mm
- Con bordes rectos verticales ranura de
forma cónica para evitar obstrucciones
- Sumidero de 80x80 mm, salida Ø 63 mm, h 100 mm
- Salida directa sin sifón
- A pedido sumidero con tapa rellenable Línea 1680
- Ranura lateral de 8 - 15 - 20 mm
- Con bordes rectos verticales ranura de
forma cónica para evitar obstrucciones
- Sumidero de 80x80 mm, salida Ø 63 mm, h 100 mm
- Salida directa sin sifón
- A pedido sumidero con tapa rellenable Línea 1680
IDEAL PARA PISCINAS, TERRAZAS, PLAZAS, PUBLIC AREAS
Línea 1690
Canal con ranura lateral bordes rectos verticales sin sumidero inspeccionable
linea 1690 canale a fessura antitacco bordi dritti verticali laterali e chiusino scarico diretto in acciaio inox
sezione linea 1690 canale a fessura antitacco bordi dritti verticali laterali e chiusino scarico diretto in acciaio inox
Detalles técnicos:
- Ranura lateral de 8 - 15 - 20 mm
- Modelo con bordes rectos
verticales ranura de forma cónica
para evitar obstrucciones
- Salida directa sin sifón
- Sin sumidero inspeccionable
- Ranura lateral de 8 - 15 - 20 mm
- Modelo con bordes rectos
verticales ranura de forma cónica
para evitar obstrucciones
- Salida directa sin sifón
- Sin sumidero inspeccionable
IDEAL PARA PISCINAS, TERRAZAS, PLAZAS, PUBLIC AREAS
-
* Los datos que se encuentran en este dibujo no son vinculantes, todas las dimensiones se puden modificar a pedido.
-
* Estos dibujos son propriedad de INOXSYSTEMEstos dibujos son propriedad de INOXSYSTEM® y no se pueden copiar o reproducir sin nuestro previo consentimiento por escrito.
