Canaletas con rejilla antibacteriana y antideslizante + sumidero Inoxsystem® Total Hygienic con rejilla con tubo sifónico y cestillo extraíbles
(Ver Ligne 4070 catálogo general pág. 57)

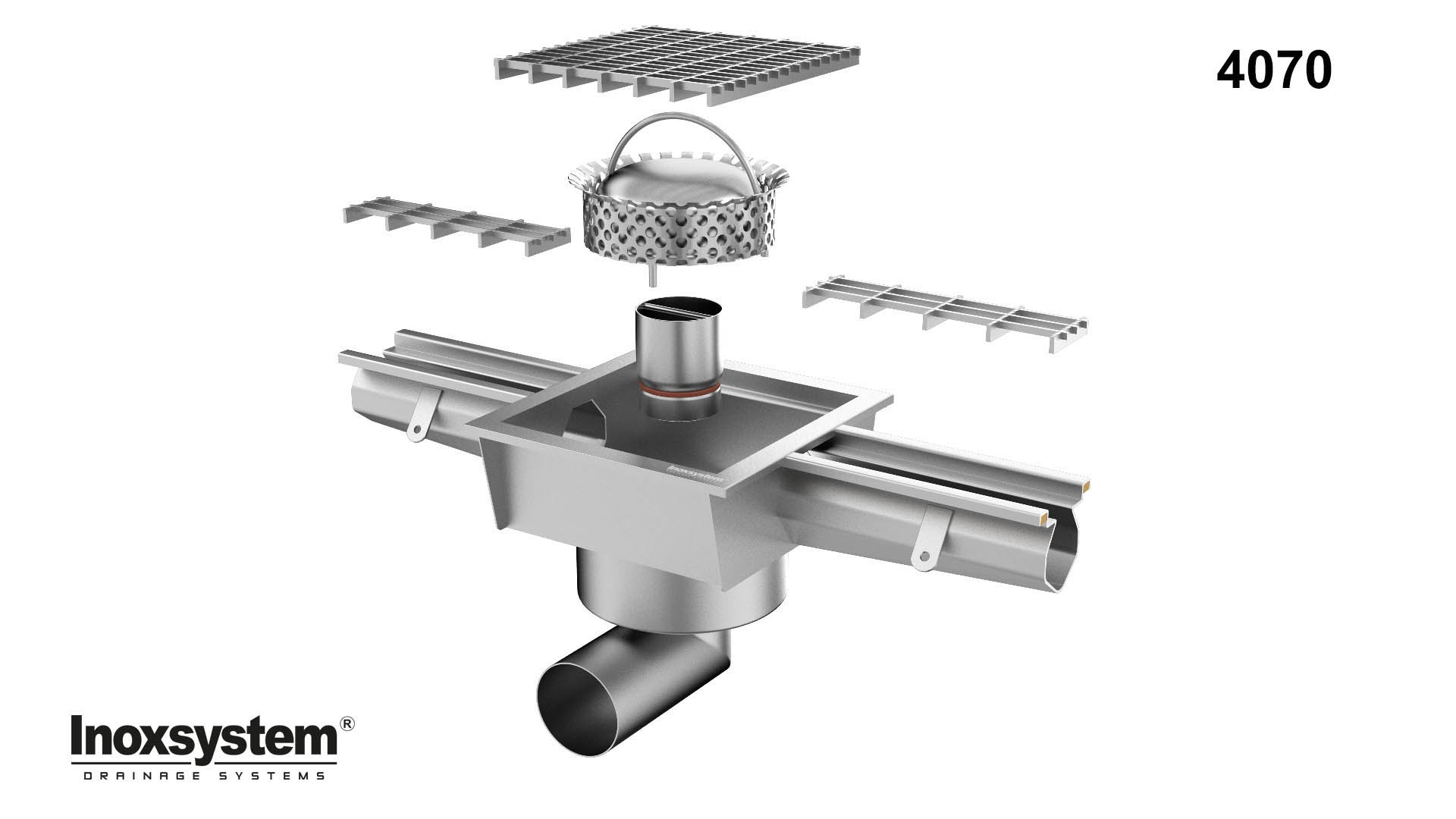

Ejemplo instalación
Inoxsystem® Línea 4070
Sistema de drenaje Inoxsystem® realizado completamente en acero inoxidable AISI 304 o AISI 316 a pedido, compuesto por: canal Inoxsystem® Total Hygienic de 100 mm ancho exterior (art. TH100) y 60 mm de ancho interior, totalmente inspeccionable, espesor chapa 2 mm, con pendiente incorporada, esquinas redondeadas para una higiene máxima, patas de anclaje y distanciadores a corta distancia. Rejilla Multislot Inoxsystem® Total Hygienic extraíble, antibacteriana y antideslizante, sin marco perimetral, malla 13x80 mm, h 20 mm. Espacio debajo de los bordes superiores del canal llenado manualmente con resina epoxi de tres componentes para donar al producto mayor rigidez y acelerar su instalación (art. BCR) y bridas de conexión suministradas con silicone y tornillos para facilitar el transporte (art. FLCTH). Sumidero sifónico de 300x300 mm con rejilla Multislot Inoxsystem® Total Hygienic antibacteriana y antideslizante, sin marco perimetral para evitar la acumulación de suciedad y bacteria, salida Ø 75 mm vertical (art. CGV30075E) u horizontal (art. URCGL30075E), con kit extraíble Inoxsystem® Total Hygienic tubo sifónico y cestillo contra insectos y ratones. El cierre hidraulico de 50 mm cumple los requisitos de la norma UNI EN 1253-1.
Certificaciones: el canal Inoxsystem® Total Hygienic con rejilla Multislot y bordes reforzados (art. TH100+BCR) está certificado por un organismo oficial en clase de carga D400 - fuerza de control 400kn según norma UNI EN 1433
Espec.
Render 3d
Ficha Técnica
Canal de drenaje Inoxsystem® Total Hygienic TH0871 totalmente construido en acero inoxidable AISI 304 o AISI 316 a pedido, espesor chapa 2 mm.
Características técnicas:
- Bordes visibles satinados
- Pendiente incorporada
- Bridas de conexión cada 3 o 6 metros (art. Inoxsystem® “FLCTH”)
- Rejilla Inoxsystem® Total Hygienic multi-slot antibacteriana sin marco perimetral y con superficie dentada antideslizante (otras rejillas disponibles: double slot, multi-slot design and double slot design).
A pedido:
- Bordes reforzado con resina epoxi de tres componentes (art. Inoxsystem® “BCR”) para donar al producto mayor rigidez y acelerar su instalación (clase de carga certificada D400)
- Manguito ½” por lavado a presión del interior del canal (art. Inoxsystem® “IL”)
El canal se suministra con un sumidero de 300x300 mm con placa superior de spesor 8 mm para tráfico pesado y salida Ø 110 mm. El tubo sifónico y el cestillo (con orificios Ø 8 mm contra insectos y ratones) completamente extraíbles permiten una limpieza a fondo y sencilla garantizando la máxima higiene. La salida puede ser vertical (art. Inoxsystem® Total Hygienic “CV 110 308 E”) o horizontal (art. Inoxsystem® Total Hygienic “CL 110 308 E”), central, en un extremo o donde quiere el cliente.
Certificaciones: el canal inoxsystem® total-hygienic con rejilla multislot y bordes reforzados (art. th +bcr) está certificado por un organismo oficial en clase de carga d400 - fuerza de control 400kn según normativa uni en 1433
Importante: todos los productos de Inoxsystem® en acero inoxidable se pueden construir a medida con fichas técnicas de construcción estudiadas con nuestros técnicos para responder a cualquier exigencia de instalación.
