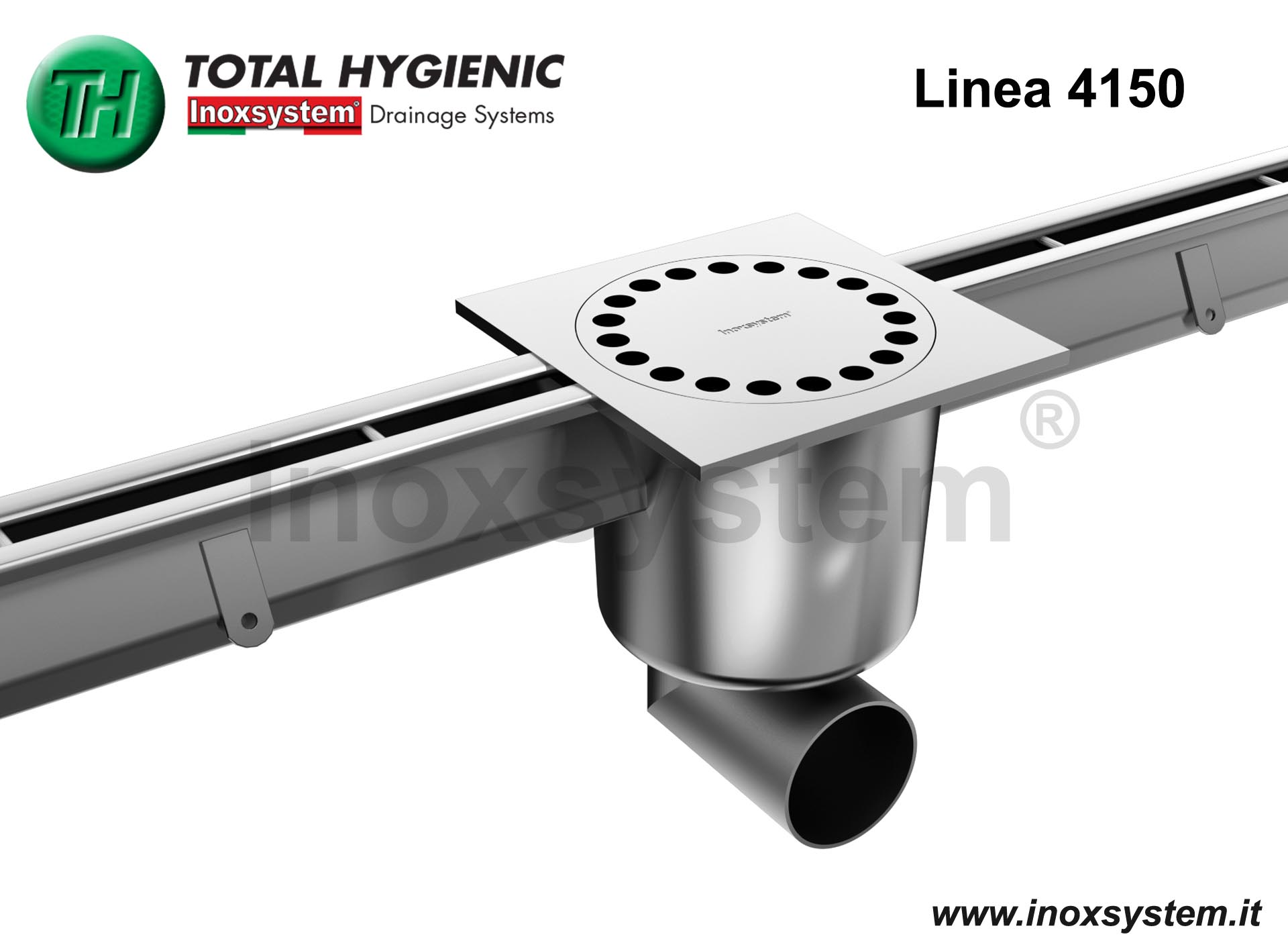

Canaletas con ranura estándar de 20 mm, sumidero Inoxsystem® Total Hygienic con tubo sifónico y cestillo extraíbles

(Ver Ligne 4150 catálogo general pág. 58)

Ejemplo instalación


Espec.

Render 3d

Ficha Técnica

Canal ranurado totalmente construido en acero inoxidable AISI 304 o AISI 316 a pedido, espesor chapa 2 mm, ideal para bodegas de vino, queserías, mataderos, pescaderías, ecc.

Características técnicas:

  • Ranura de 20 mm
  • Borde satinado de 60 mm
  • El cuerpo del canal de 65 mm de ancho puede ser totalmente inspeccionado
  • Pendiente incorporada
  • Bridas de conexión cada 3 o 6 metros (art. Inoxsystem® “FLCTH”)

A pedido:

  • Bordes reforzado con resina epoxi de tres componentes (art. Inoxsystem® “BCR”) para donar al producto mayor rigidez y acelerar su instalación (clase de carga certificada D400)
  • Manguito ½” por lavado a presión del interior del canal (art. Inoxsystem® “IL”)

El canal se suministra con un sumidero de 300x300 mm con placa superior de spesor 8 mm para tráfico pesado y salida Ø 110 mm. El tubo sifónico y el cestillo (con orificios Ø 8 mm contra insectos y ratones) completamente extraíbles permiten una limpieza a fondo y sencilla garantizando la máxima higiene. La salida puede ser vertical (art. Inoxsystem® Total Hygienic “CV 110 308 E”) o horizontal (art. Inoxsystem® Total Hygienic “CL 110 308 E”), central, en un extremo o donde quiere el cliente. Certificaciones: el canal ranurado Inoxsystem® con bordes reforzados (art. C2 + BCR) está certificado por un organismo oficial en clase de carga d400 - fuerza de control 400kn según normativa uni en 1433

Importante: todos los productos de Inoxsystem® en acero inoxidable se pueden construir a medida con fichas técnicas de construcción estudiadas con nuestros técnicos para responder a cualquier exigencia de instalación.
