Canales en rejilla estandar en acero inoxidable con sumidero en placa sifonado, salida Ø 110 mm y filtro extraible
(Vea dis 2053-2054-2051-2052, articulos fuera catálogo)
Ejemplo instalación
Inoxsystem® Línea 2050
Sistema de drenaje marca Inoxsystem® realizado completamente en acero inoxidable AISI 304, AISI 316 a pedido, compuesto por: cuerpo de canal con rejilla (art. CGS…) totalmente inspeccionable espesor 2 mm con pendiente incorporada, esquinas redondeadas para una higiene máxima, pinzas para anclaje al hormigón, distanciadores muy próximos entre sí, rejilla extraíble malla 25x22 mm – h 25 mm, borde del marco relleno de resina epoxi de tres componentes extendida manualmente con una espátula para agilizar y facilitar la instalación y para garantizar la resistencia a grandes cargas (art. BGR), bridas de conexión suministradas con silicone y tornillos para facilitar el transporte (art. FLG), sumidero sifónico de 300x300 mm con placa sólida espesor 8 mm para evitar desplazamiento de la rejilla, acabado granallado, con salida Ø 110 mm vertical (art. CV110CE308) u horizontal (art. CLR110308) y cestillo anti ratas y anti insectos, h 220 mm. Certificaciones: el cuerpo de canal Inoxsystem® sin rejilla con borde reforzado (art. CGS…+BGR) posee certificado de homologación CE para clases de carga D400 - fuerza de control 400kn de acuerdo con la norma internacional EN 1433. El cuerpo de canal Inoxsystem® ancho 200 mm con rejilla de barras 25x8 para tráfico pesado y borde reforzado (art. CGS…+BGR) posee certificado de homologación CE para clases de carga D400 - fuerza de control 400kn de acuerdo con la norma internacional EN 1433.
Espec.
Render 3d
Construidos en acero inoxidable AISI 304 (o AISI 316 a pedido) espesor contructivo de 2 mm.
Ideal en particular para cocinas, restaurantes y departamentos de trabajos alimentaria en general, o bodega, naves, departamentos de production etc……
Las rejilla puede ser estandar con red 25x22, anti-tacón con red 55x11, rejilla pesada en tiras 25x8 en doble ranura en superficie en placa de 6 mm. Las dimensiones son variable a segun de la exigencia del cliente.
El canal (generalmente de ancho total externa 150 mm o 200 mm a vista, comprensiva de rejilla y borde lateral) está completo de sumidero (definido también pileta desagüe y descarga) con placa a vista cuadrada de 300x300 mmespesor 8 mm mm (definida muy/alta transitabilidad con impuesta major ideal para evitar problemas de auto-elevación accidental), con altura total de 220 mm y salida sifonada Ø 110 mm con filtro para recuperar desecho, considerado contra insectos y ratones.
El sumidero puede ser a salida vertical (art. Inoxsystem® “CV110CE308” ) o con salida horizontal (art. Inoxsystem® “CLR110308” ) y puede ser en posición centralmente, a inicio en posición definida con el cliente.
A pedido es posible tener los bordes renforzados de el canal prerellenados con nuestra resina especial rigida auto agarrante(art. Inoxsystem® “BGR”) en esta manera se obtiene el maximo transito y robustez del producto y gracias a las predisposiciónes de bridas cad 3 y 6 metros a segun de la exigencia de el trasporte (art. Inoxsystem® “FLG”) puede ser construida en varios largos y a medida.
Puede tener también predisposición para el lavado interior del canal a travès de mango de ½” con difusor (art. Inoxsystem® “IL”)
Importante: todos los productos Inoxsystem® en acero inoxidable pueden ser construidos a medida, con ficha técnica de construcción estudiada en colaboración con nuestros técnicos, en grado de satisfacer las más amplias exigencias de instalación.
Render 3d
Muove el mouse para girar el producto

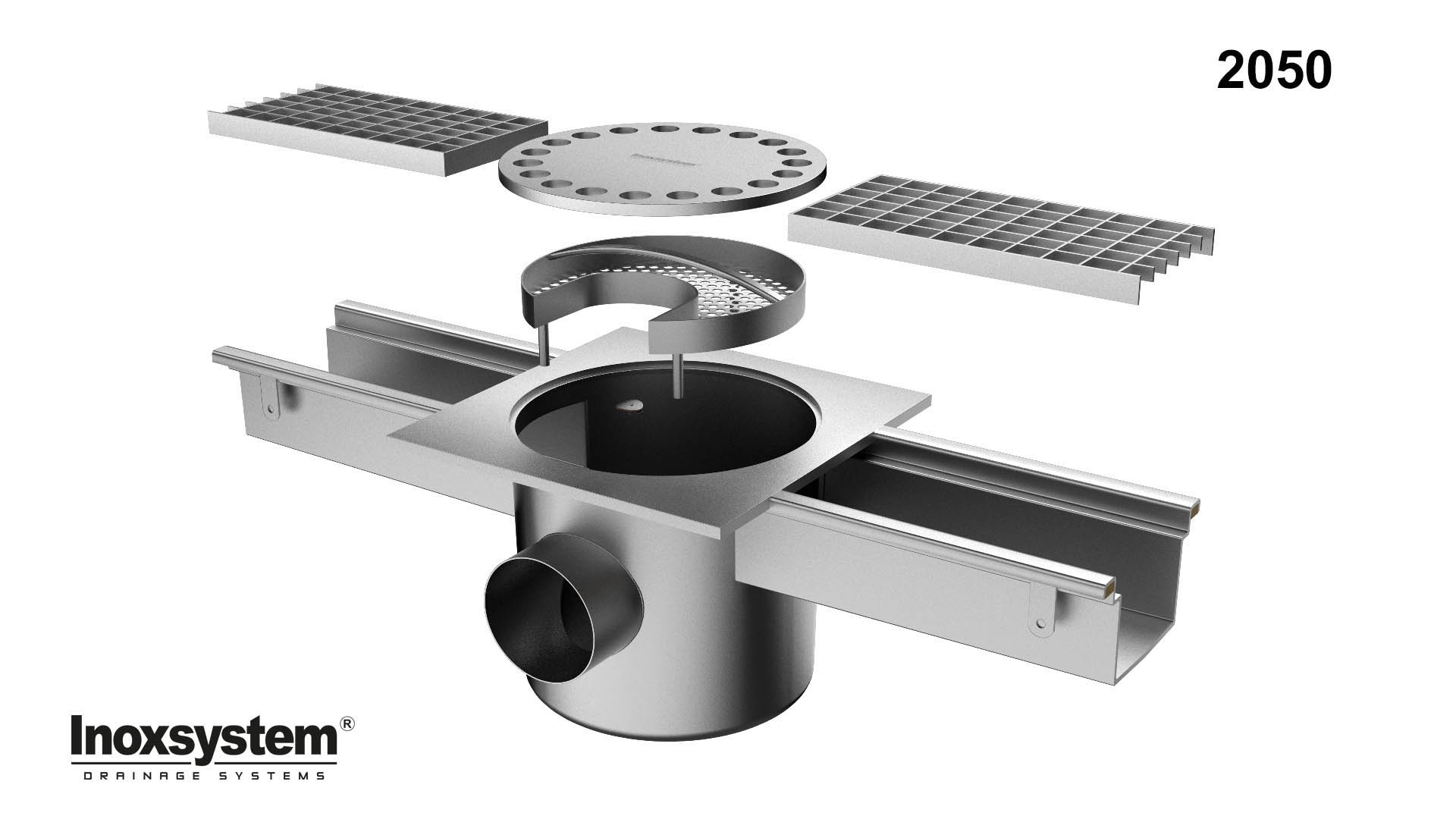

Pulse el botón i para obtenir una vista explosionada del producto
