Canales en rejilla estandar en acero inoxidable con sumidero en placa sifonado, salida Ø 63 mm y filtro extraible
(Vea dis 0812-0813-0814-0815, articulos fuera catálogo)
Ejemplo instalación

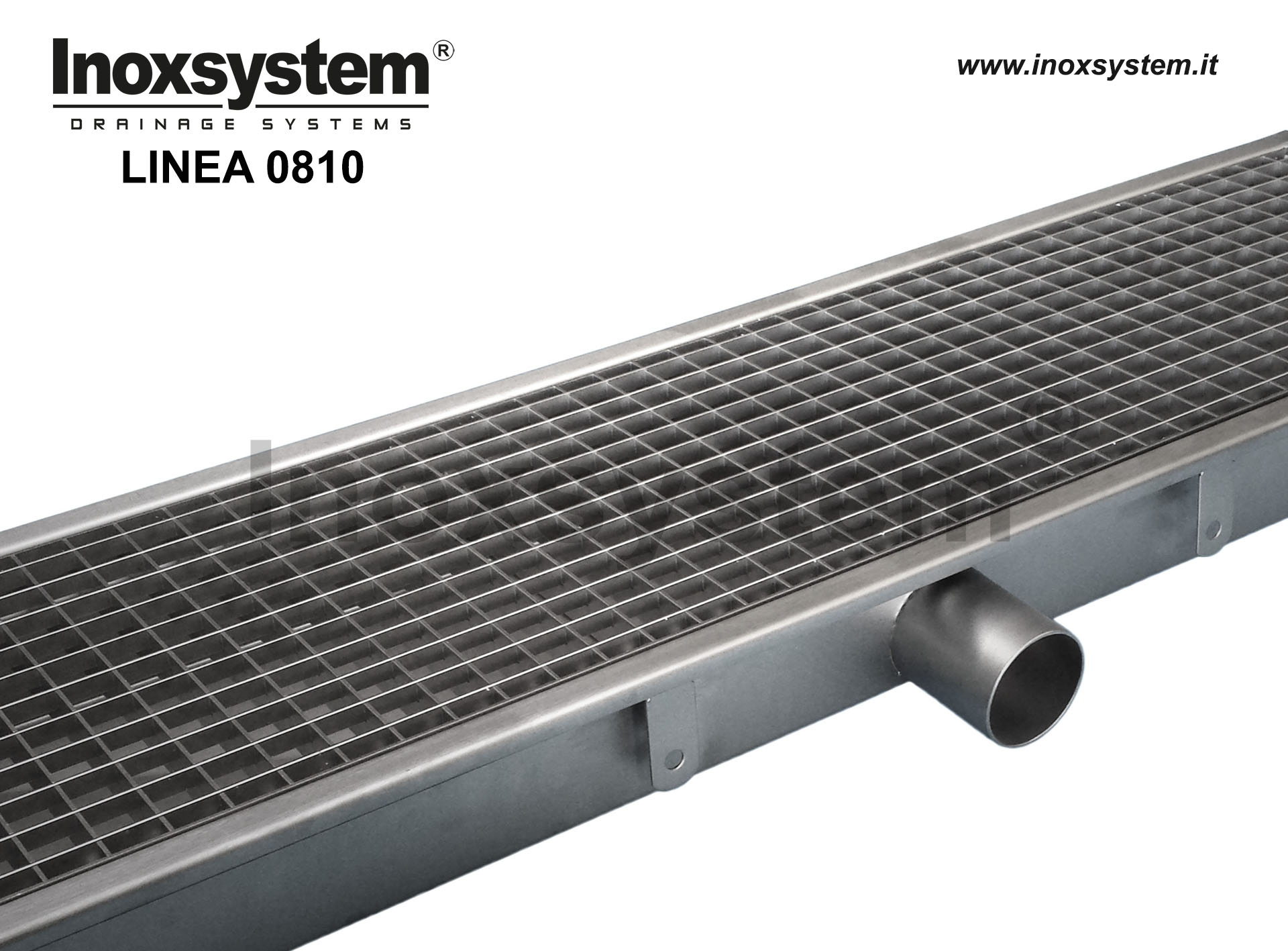

Inoxsystem® Línea 0810
Sistema de drenaje marca Inoxsystem® realizado completamente en acero inoxidable AISI 304, AISI 316 a pedido, compuesto por: cuerpo de canal con rejilla (art. CGS…) totalmente inspeccionable espesor 2 mm con pendiente incorporada, esquinas redondeadas para una higiene máxima, pinzas para anclaje al hormigón, distanciadores muy próximos entre sí, rejilla extraíble malla 25x22 mm – h 25 mm, borde del marco relleno de resina epoxi de tres componentes extendida manualmente con una espátula para agilizar y facilitar la instalación y para garantizar la resistencia a grandes cargas (art. BGR), bridas de conexión suministradas con silicone y tornillos para facilitar el transporte (art. FLG), salida directa sin sifón Ø 63 mm vertical (art. SDV) u horizontal (art. SDL) soldada en el canal. Certificaciones: el cuerpo de canal Inoxsystem® sin rejilla con borde reforzado (art. CGS…+BGR) posee certificado de homologación CE para clases de carga D400 - fuerza de control 400kn de acuerdo con la norma internacional EN 1433. El cuerpo de canal Inoxsystem® ancho 200 mm con rejilla de barras 25x8 para tráfico pesado y borde reforzado (art. CGS…+BGR) posee certificado de homologación CE para clases de carga D400 - fuerza de control 400kn de acuerdo con la norma internacional EN 1433.
Espec.

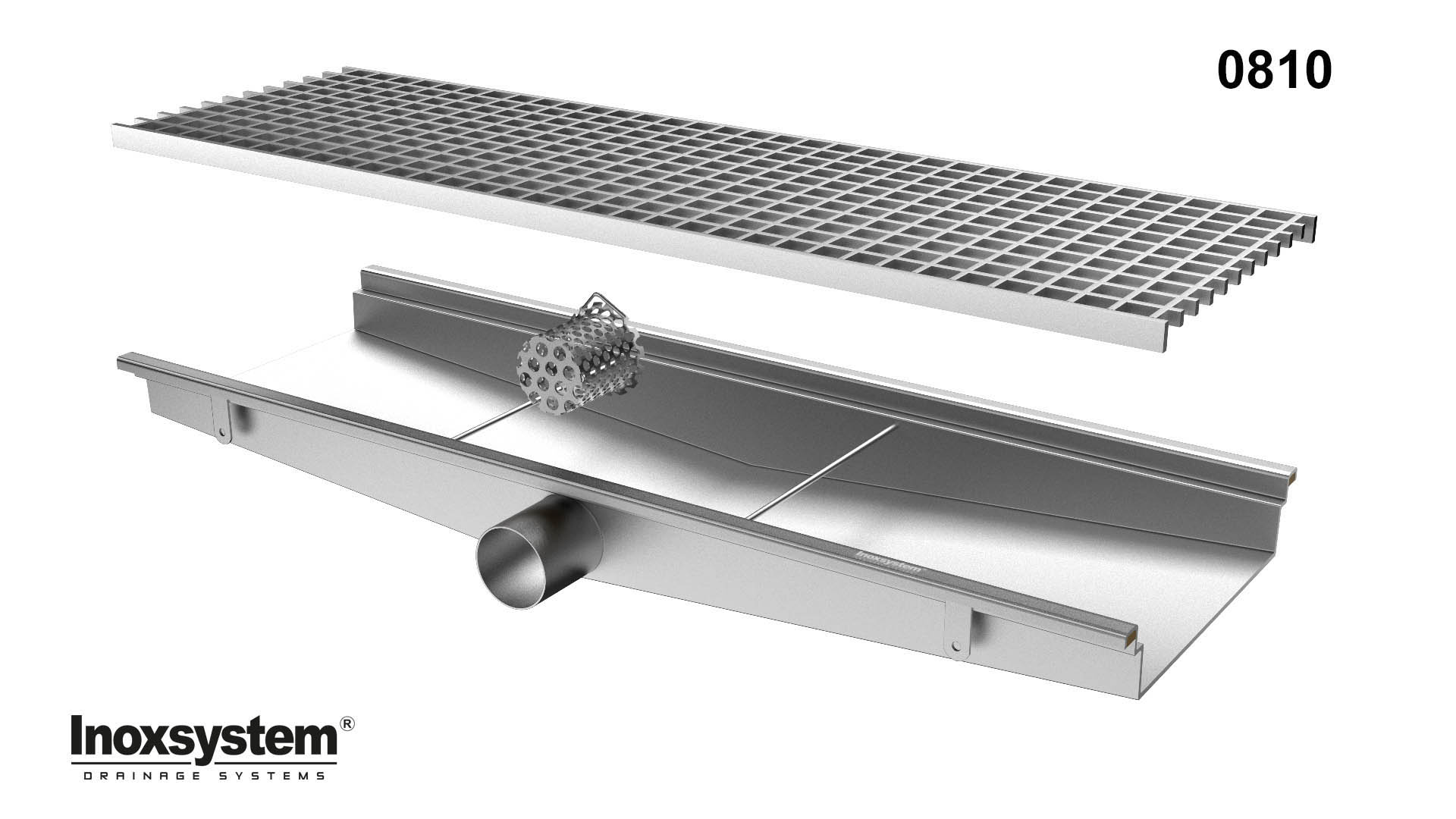

Render 3d
Construidos en acero inoxidable AISI 304 (o AISI 316 a pedido) espesor contructivo de 2 mm.
Ideal en particular para cocinas, restaurantes y departamentos de trabajos alimentaria en general, o bodega, naves, departamentos de production etc……
Las rejilla puede ser estandar con red 25x22, anti-tacón con red 55x11, rejilla pesada en tiras 25x8 en doble ranura en superficie en placa de 6 mm. Las dimensiones son variable a segun de la exigencia del cliente.
El canal estácompleto de salida directa sin sifón Ø 63 mm , con altura total baja 100 mm. Otros salidas y alturas a pedido.
La salida puede ser vertical (art. Inoxsystem® “SDV” ) o con salida horizontal (art. Inoxsystem® “SDL” ) y puede ser en posición centralmente, a inicio, en posición definida con el cliente.
A pedido es posible tener los bordes renforzados de el canal prerellenados con nuestra resina especial rigida auto agarrante(art. Inoxsystem® “BGR”) en esta manera se obtiene el maximo transito y robustez del producto y gracias a las predisposiciónes de bridas cad 3 y 6 metros a segun de la exigencia de el trasporte (art. Inoxsystem® “FLG”) puede ser construida en varios largos y a medida.
Puede tener también predisposición para el lavado interior del canal a travès de mango de ½” con difusor (art. Inoxsystem® “IL”)
Importante: todos los productos Inoxsystem® en acero inoxidable pueden ser construidos a medida, con ficha técnica de construcción estudiada en colaboración con nuestros técnicos, en grado de satisfacer las más amplias exigencias de instalación.
