Canales con ranura estándar en acero inoxidable con bordes rectos verticales y sumidero bajo en placa 200x200 mm, con salida sifonada ø 63 mm y filtro extraible

(Ver dis. 1471 – 1472 – 1473 - 1474 Catálogo general, pag. 36)

Ejemplo instalación


Espec.

Render 3d

Ficha Técnica

Totalmente construidos en acero inoxidable aisi 304 (aisi 316 a pedido), estos canales se pueden suministrar con ranura estándar de 20 mm (art. Inoxsystem® C2BDV), ranura intermedia de 15 mm (art. Inoxsystem® “C15BDV”) o ranura anti-tacón de 8 mm (art. Inoxsystem® “C1BDV”).

Los bordes verticales anti-obstrucción se han desarrolado para crear un drenaje oculto gracias a la mimetización del marco superficial utilizando el mismo material de acabado del pavimento. La ranura es central o incluso lateral en aquellas zonas que queden próximas a paredes

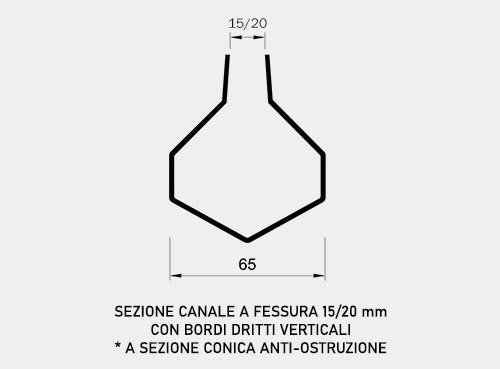

El ancho del cuerpo del canal, completamente inspeccionable, es de 65 mm. El elemento de inspección de 80x80 mm, altura 100 mm, se encuentra en el cientro, en un extremo ou donde requiere el cliente. Se suministra con salida vertical u horizontal Ø 63/50, filtro contra insectos y ratones y tapa ranurada para crear una ranura continua con el canal.

Gracias a la posibilidad de montaje en obra con bridas de conexión (art. Inoxsystem® “FLCI”) cada 3 o 6 metros, los canales pueden adquirir cualquier longitud y forma.

A pedido manguito de ½“ por lavado a presión del interior del canal.

Importante: Todos los productos Inoxsystem® se pueden fabricar a medida con fichas técnicas estudiadas con nuestros técnicos que pueden satisfacer todas las exigencias de instalación.
