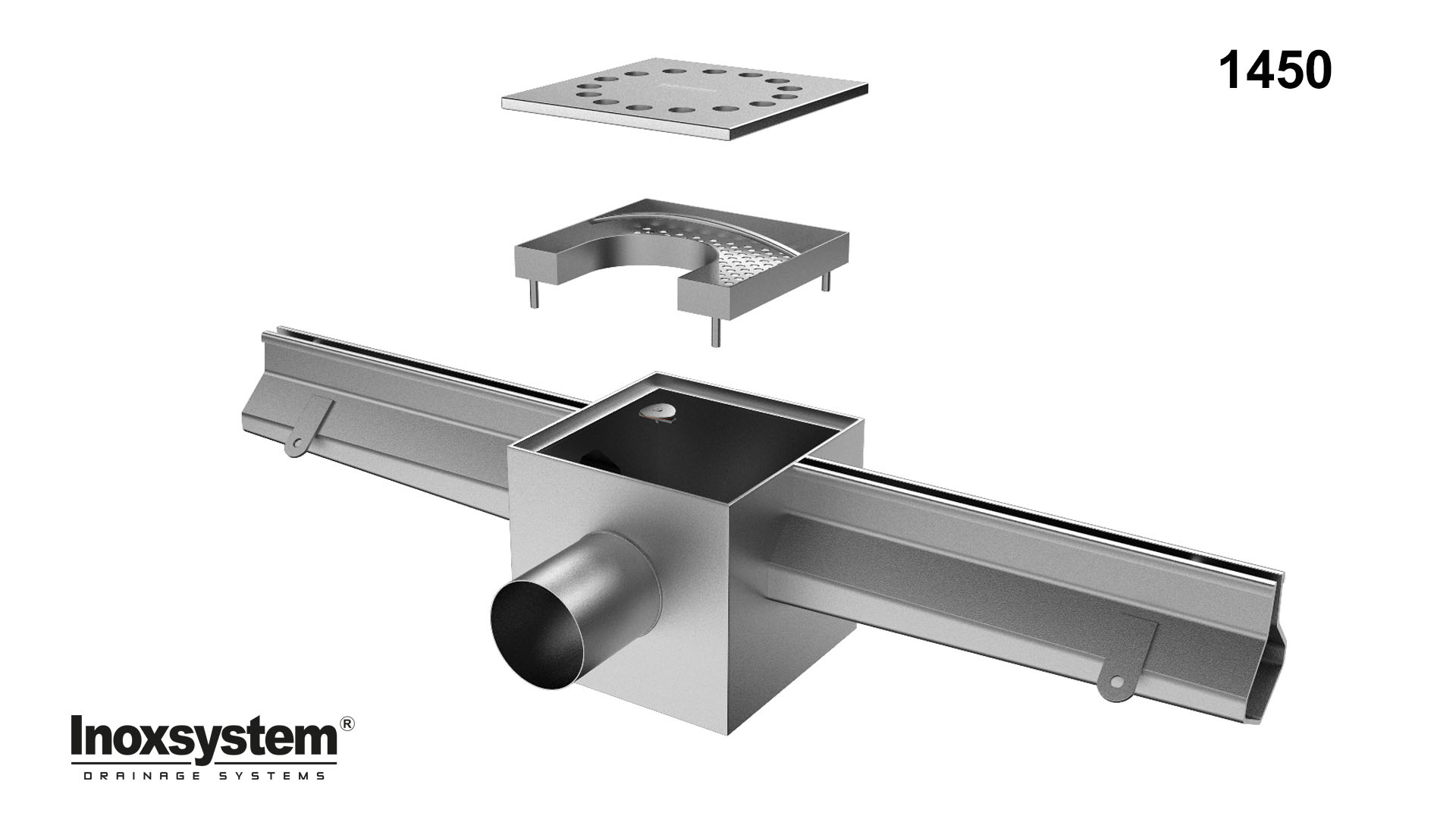

Canales con ranura estándar en acero inoxidable con bordes rectos verticales y sumidero bajo en placa 200x200 mm, con salida sifonada ø 63 mm y filtro extraible
(Vea dis. 1451-1452-1453-1454 en pagína 36 del catálogo general)
Ejemplo instalación
Inoxsystem® Línea 1450
Sistema de drenaje marca Inoxsystem® realizado completamente en acero inoxidable AISI 304, AISI 316 a pedido, compuesto por: canal para drenaje oculto con bordes rectos verticales de forma cónica para evitar obtrucciones, ranura reducida de 8 mm (art. C1BDVL), totalmente inspeccionable, espesor chapa 2 mm, con pendiente incorporada, ancho sección 65 mm, esquinas redondeadas para una higiene máxima, pinzas para anclaje al hormigón, distanciadores cada 250 mm, bridas de conexión suministradas con silicone y tornillos para facilitar el transporte (art. FLC), sumidero sifónico de 150x150 mm con placa sólida espesor 6 mm para evitar desplazamiento de la rejilla, acabado granallado, con salida Ø 63 mm vertical (art. RCV63156S) u horizontal (art. CLR63156S) y cestillo anti ratas y anti insectos, h 140 mm.
Espec.
Render 3d
Totalmente construidas en acero inoxidable aisi 304 (aisi 316 a pedido), espesor constructivo 2 mm, la ranura central estándar del canal es de 20 mm. Los bordes son verticales (entonces invisibles una vez posicionados en el pavimento) y el cuerpo del canales de 70 mm tecnicamente construido para ser totalmente inspeccionado a vista (art. Inoxsystem®, fuera de catálogo).
El canal está completo de sumidero (definido también pileta, desagüe y descarga) en placa a vista cuadrada de 200x200 mm esp. 8 mm (definida muy/alto transito con impuesta major ideal para evitar problemas de auto-elevación accidental), con altura total de 140 mm y salida sifonada Ø 63 mm con filtro para recuperar desecho, considerado contra insectos y ratones.
El sumidero puede ser con salida vertical y con salida horizontal y puede ser posicionado centralmente, a inicio o en posición definida con el cliente.
Puede tener también predisposición para el lavado interior del canal a travès de mango de ½” con difusor (art. Inoxsystem® “IL”).
Importante: todos los productos Inoxsystem® en acero inoxidable pueden ser construidos a medida, con fichas técnicas de construcción estudiadas en colaboración con nuestros técnicos, que pueden satisfacer las más amplias exigencias de instalación.
