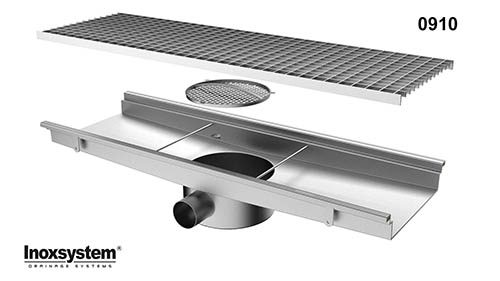

Canali in acciaio inox a griglia standard con pozzetto sifonato, scarico sifonato ø 63 mm e cestello estraibile
(Vedi dis 0912-0913-0914-0915 a pagina 12-13 del catalogo generale)
Linea 0810 esempio di posa
Esempio posa
Inoxsystem® Linea 0910
Sistema di drenaggio marca Inoxsystem®, interamente costruito in acciaio inox Aisi 304, oppure acciaio inox Aisi 316 su richiesta, composto dai seguenti articoli: canale con copertura a griglia (art. CGS…) totalmente ispezionabile, spessore costruttivo 2 mm, completo di auto-pendenza incorporata, angoli interni raggiati per massime prestazioni d’igiene, zanche per aggrappo al sottofondo in cemento, distanziali di rinforzo ravvicinati, griglia rimovibile in maglia 25x22, altezza mm 25, bordi della canalina rinforzati, pre-riempiti con spatola a mano in resina epossidica tri-componente rigida auto-aggrappante, adatti a velocizzare la posa in opera e a rendere altamente carrabili e indeformabili i bordi della canalina a ridosso del pavimento (art. BGR), gruppi flangiatura con silicone sigillante e viti di fissaggio inox, dimensionati in base alle esigenze di trasporto (art. FLG), pozzetto saldato sotto il canale a forma tonda avente scarico ø63 con sifone e cestello estraibile per il recupero degli scarti, con funzione anti insetto, anti ratto. Il pozzetto può essere con scarico verticale (art. RPSV) oppure con scarico orizzontale (art. RPSO). Certificazioni: il prodotto Inoxsystem® canale a griglia (griglia esclusa) con bordi rinforzati (art. CGS..+BGR) è certificato da ente ufficiale Ecamricert Srl in classe di portata d400 - resistenza kn 400 – come richiesto da normativa UNI EN 1433. Il prodotto Inoxsystem® canale esterno mm 200 con griglia pesante a listelli in piatto mm 25x8 e bordi rinforzati (art. CGS20025+G0851+BGR) è certificato da ente ufficiale Ecamricert Srl in classe di portata d400 - resistenza kn 400 – come richiesto da normativa UNI EN 1433
Render 3d
Canali a griglia costruiti in acciaio inox AISI 304 (o AISI 316 su richiesta), spessore costruttivo 2 mm, ideali per cucine industriali, reparti di lavorazioni alimentari, cantine, reparti di produzione.
Principali caratteristiche:
- Griglie disponibili: standard maglia 25X22 mm, antitacco maglia 50X11 mm, pesante in piatto 25X8 mm e a doppia fessura con superficie in piastra di 6 mm.
- misure standard: 1050 mm, 2050 mm e 3050 mm, disponibili in tempi rapidissimi
- possibilità di personalizzare il prodotto su misura
A richiesta è possibile predisporre:
- bordi del canale preriempiti con una nostra speciale resina rigida auto aggrappante (art. Inoxsystem® “BGR”) per la massima carrabilità e robustezza del prodotto
- innesti per il lavaggio interno del canale tramite manicotti da ½” in acciaio inox con diffusore (art. Inoxsystem® “IL”)
- flangiature ogni 3 o 6 m a seconda delle esigenze di trasporto (art. Inoxsystem® “FLG”)
Il canale viene fornito con chiusino (definito anche piletta o pozzetto) saldato sul corpo del canale e quindi non visibile, scarico Ø 63 mm con cestello anti insetto e anti ratto. Il chiusino, con scarico verticale (art. Inoxsystem® “PSV”) od orizzontale (art. Inoxsystem® “PSO”), può essere centrale, di testa oppure in posizione definita dal cliente.
Importante: Tutti i prodotti Inoxsystem® possono essere costruiti a misura, con disegni costruttivi studiati in collaborazione con i nostri tecnici, in grado di soddisfare le più ampie esigenze di installazione.
