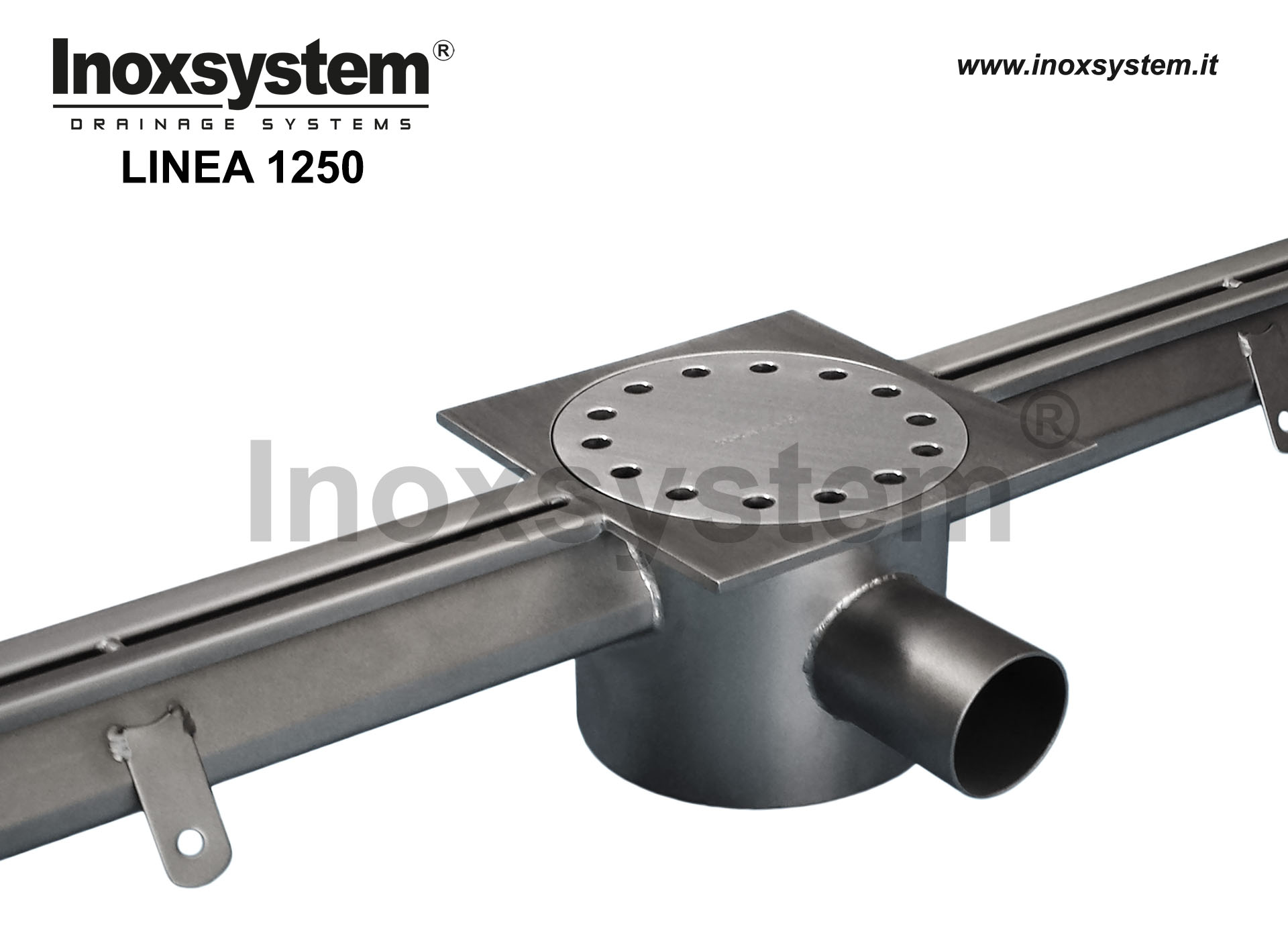

Caniveaux à fente réduite anti-talon en acier inoxydable dotés d’un siphon surbaissé 200x200 mm, sortie ø 63 et panier amovible
(Voir catalogue general, page 33, Dess. 1251 – 1252 – 1253 – 1254 - Ligne Caniveaux à fente standard)
Exemple de pose
Inoxsystem® Ligne 1250
Système de drainage Inoxsystem® entièrement construit en acier inoxidable aisi 304, aisi 316 sur demande, composé de: caniveau à fente réduite de 8 mm (art. C1), épaisseur tôle 2 mm, corps du caniveau de 60 mm entièrement inspectable, pente incorporée, angles intérieurs arrondis pour une hygiène optimale, pattes d’ ancrage anti-soulevement, entretoises de renforcement tous les 250 mm, remplissage sous bordure en résine époxy à trois composants étalée manuellement avec spatule pour rendre les bords du caniveau plus résistants aux charges élevés et pour accélérer la mise en oeuvre du caniveau (art. BCR), raccords à bride boulonnées avec silicone, boulons et écrous pour faciliter le transport (art. FLC), siphon sol de 200x200 mm avec plaque supérieure solide épaisseur 6 mm pour éviter son déplacement accidentel, à sortie Ø 63 mm verticale (art. RCV63206) ou horizontale (art. CLR63206) avec siphon anti-odeur et panier anti-mustique et anti-rat amovible, H 140 mm.
Element Spec.
Render 3d
Fiche Technique
Entièrement réalisés en acier inoxydable AISI 304 (ou 316 sur demande), ces caniveaux sont ideals pour vestiaires, piscines, douches, terrasses ou la hauteur du sol est limité.
Avec fente anti-talon de 8 mm, largeur bord supérieur de 60 mm, largeur corps du caniveau de 65 mm entièrement inspectable, les caniveaux à fente réduite Inoxsystem® (art. C1, catalogue general, page 8, Dessin. 2010) sont dotés d’ un siphon sol avec plaque carrée 200x200 mm et couvercle perforée épaisseur 6 mm pour passage poids lourds, hauteur 140 mm, sortie Ø 63 et panier amovible.
Le siphon peut être à sortie verticale (art. Inoxsystem® “RCV63206”) ou horizontale (art. Inoxsystem® “CLR63206”), au cente, en une extremitè ou décentré selon les exigences.
Equipés de raccords à brides boulonnés (art. Inoxsystem® “FLC”) tous les 3 ou 6 mt, les caniveaux à fente Inoxsystem® peuvent atteindre toutes longeurs.
Sur demande, remplissage sous bordure en résine époxy que assure une résistance aux charges roulantes les plus élevées et aussi manchon femelle de 1/2“ pour le lavage interne.
Important: Tous les produits Inoxsystem® en acier inoxydable peuvent être fabriqués sur mesure, avec des dessins techniques conçus en collaboration avec nos techniciens, pour satisfaire toutes les exigencesd’ installation.

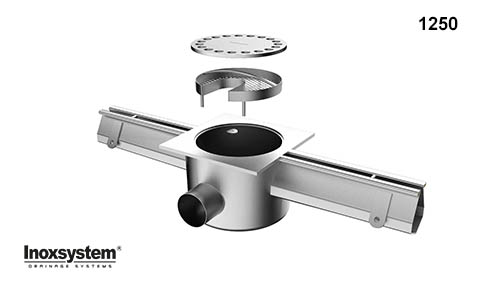

Render 3d
Déplacez votre souris pour faire pivoter l'image
Pour une vue eclatée cliquez i
Pour plus d' information cliquez le numéro
(S' il y a problèmes de visualisation utilizez la version mobile)

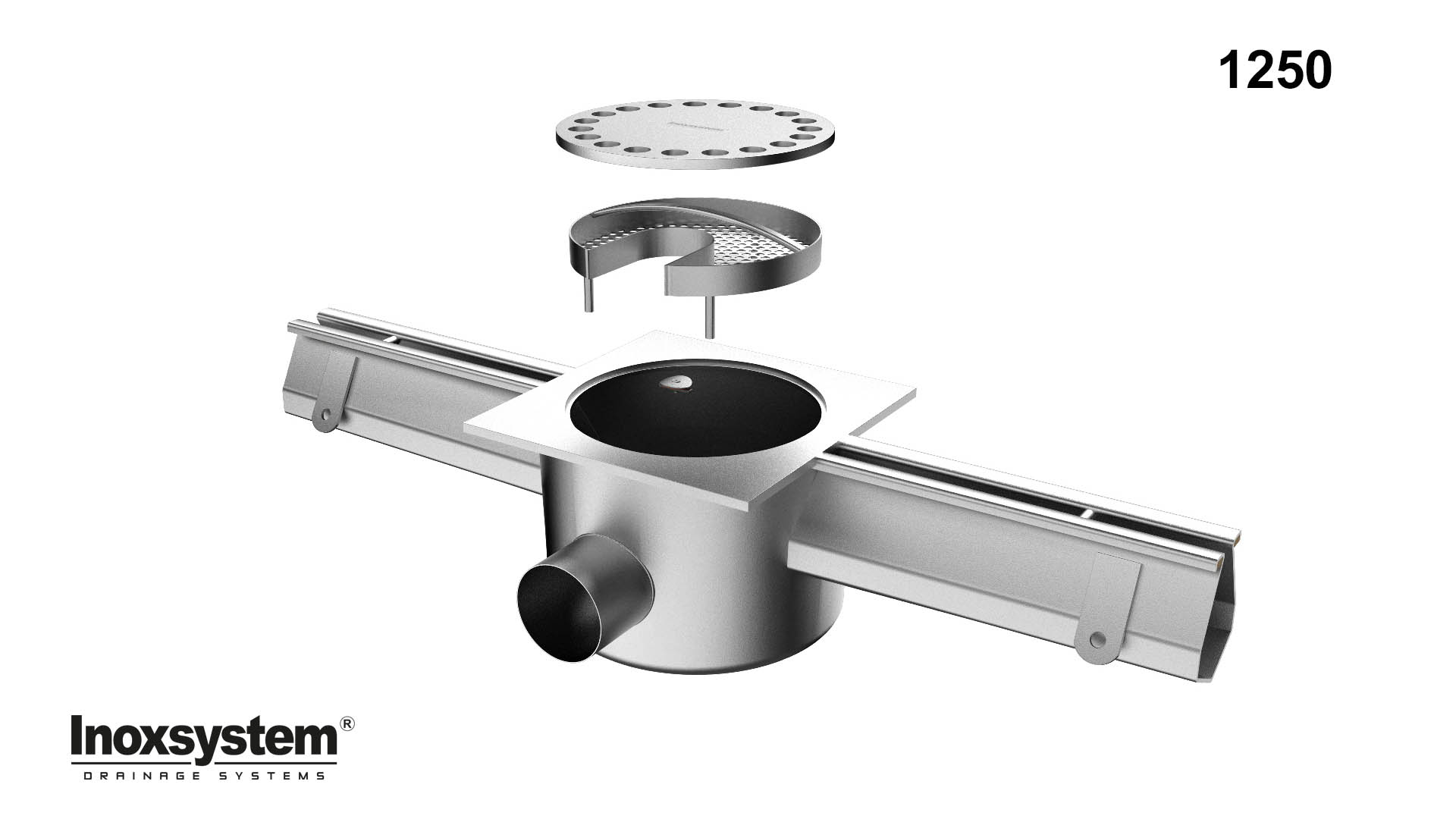

Render 3d
