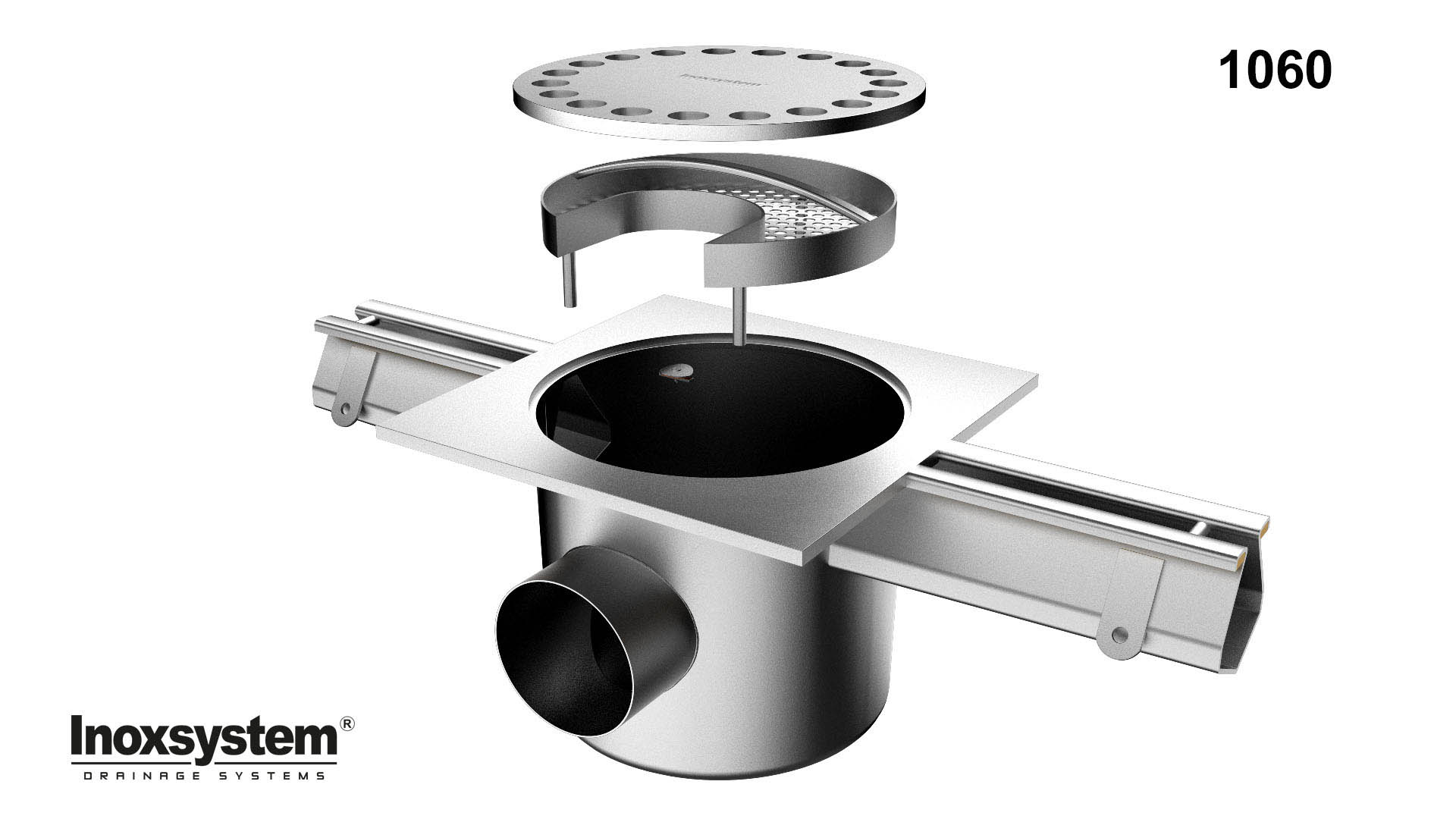

Caniveaux à fente standard en acier inoxydable dotés d’un siphon sol avec plaque carrée 300x300 mm et couvercle perforé, sortie ø 110 mm et panier amovible
(Voir catalogue generale, page 32, Dess. 1061 – 1062 – 1063 – 1064)
Exemple de pose
Inoxsystem® Ligne 1060
Système de drainage Inoxsystem® entièrement construit en acier inoxidable aisi 304, aisi 316 sur demande, composé de: caniveau à fente de 20 mm (art. C2), épaisseur tôle 2 mm, corps du caniveau de 65 mm entièrement inspectable, pente incorporée, angles intérieurs arrondis pour une hygiène optimale, pattes d’ ancrage anti-soulevement, entretoises de renforcement tous les 250 mm, remplissage sous bordure en résine époxy à trois composants étalée manuellement avec spatule pour rendre les bords du caniveau plus résistants aux charges élevés et pour accélérer la mise en oeuvre du caniveau (art. BCR), raccords à bride boulonnées avec silicone, boulons et écrous pour faciliter le transport (art. FLC), siphon sol de 300x300 mm avec plaque supérieure solide épaisseur 8 mm pour éviter son déplacement accidentel, finition microbillé, à sortie Ø 110 mm verticale (art. CV110CE308) ou horizontale (art. CLR110308) avec siphon anti-odeur et panier anti-mustique et anti-rat amovible, H 220 mm. Certifications: le caniveau à fente Inoxsystem® avec bords renforcès (C2+BCR) répond a la classe de résistance d400 - charge de contrôle kn 400 certifiée par un organisme accredité (Ecamricert s.r.l.) - Selon Norme UNI EN 1433.
Element Spec.
Render 3d
Fiche Technique
Entièrement réalisés en acier inoxydable AISI 304 (ou 316 sur demande), ces caniveaux sont ideals pour départements de production, fromageries, caves de vinification, abattoirs, poissonneries, etc.
Avec fente de 20 mm, largeur bord supérieur de 60 mm, largeur corps du caniveau de 65 mm entièrement inspectable, les caniveaux à fente standard Inoxsystem® (art. C2, catalogue general, page 8, Dessin. 2010) sont doté sd’ un siphon avec plaque carrée 300x300 mm et couvercle perforée épaisseur 8 mm pour passage poids lourds, hauteur 220 mm, sortie Ø 110 et panier amovible.
Le siphon peut être à sortie verticale (art. Inoxsystem® “CV110308”) ou horizontale (art. Inoxsystem® “CLR110308”), au cente, en une extremitè ou décentré selon les exigences.
Equipés de raccords à brides boulonnés (art. Inoxsystem® “FLC”) tous les 3 ou 6 mt, les caniveaux à fente Inoxsystem® peuvent atteindre toutes longeurs.
Sur demande, remplissage sous bordure en résine époxy que assure une résistance aux charges roulantes les plus élevées et aussi manchon femelle de 1/2“ pour le lavage interne.
Important: Tous les produits Inoxsystem® en acier inoxydable peuvent être fabriqués sur mesure, avec des dessins techniques conçus en collaboration avec nos techniciens, pour satisfaire toutes les exigencesd’ installation.
