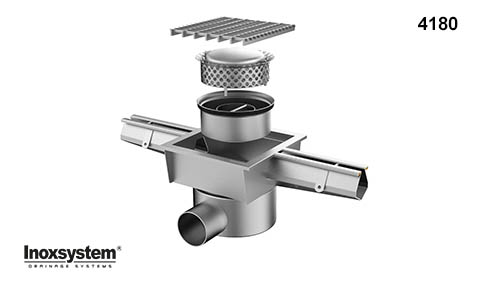

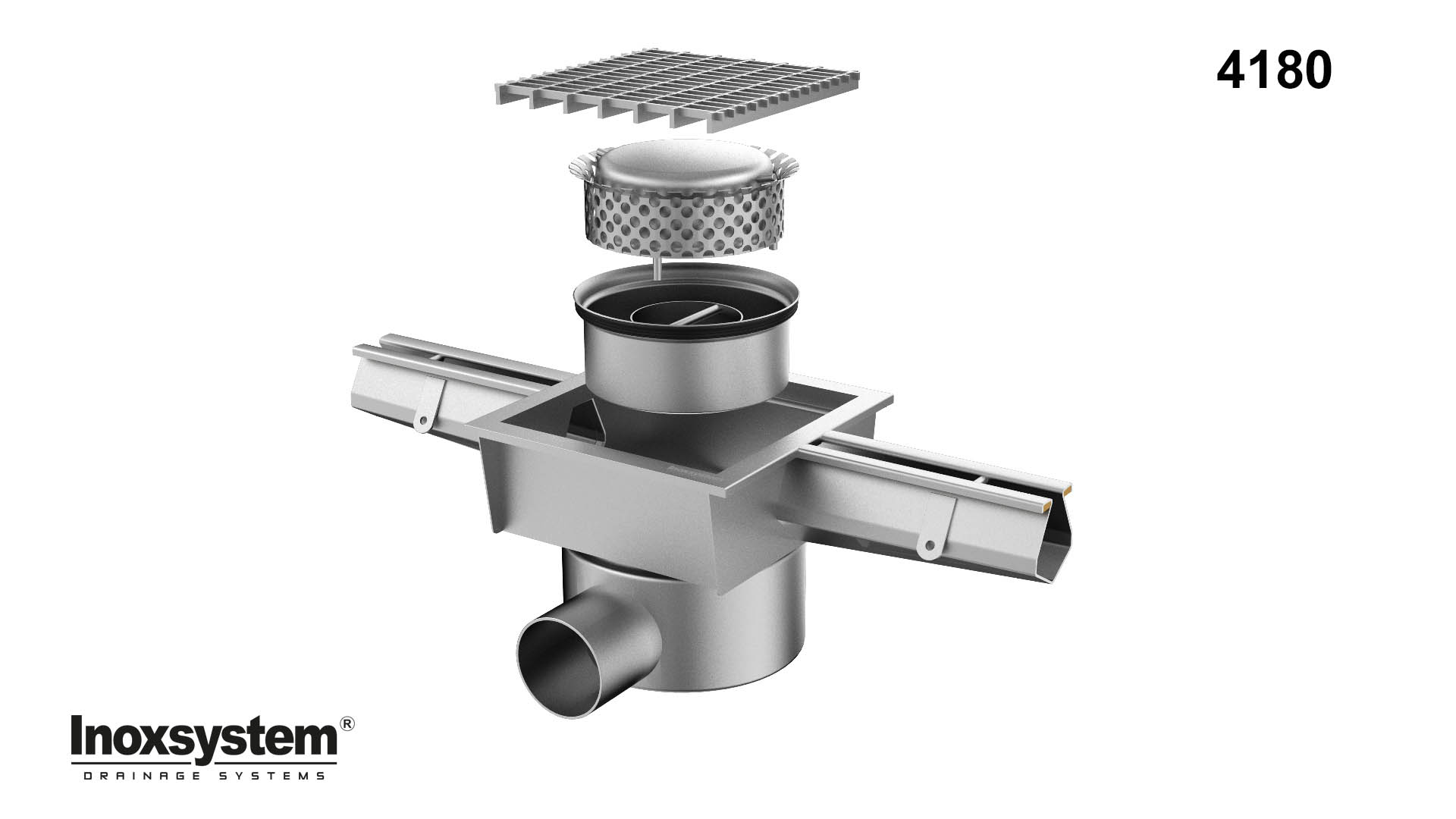

Caniveau à fente standard doté de siphon sol à grille Inoxsystem® Total Hygienic avec siphon-tasse et panier amovibles
(Voir catalogue général, page 58, Dess. 4180)
Exemple de pose
Inoxsystem® Linea 4180
Sistema di drenaggio marca Inoxsystem®, interamente costruito in acciaio inox Aisi 304, oppure acciaio inox Aisi 316 su richiesta, composto dai seguenti articoli: canale con fessura mm 20 (art. C2) totalmente ispezionabile a vista, spessore costruttivo 2 mm, corpo drenante 65 mm completo di auto-pendenza incorporata, angoli interni raggiati per massime prestazioni d’igiene, zanche per aggrappo al sottofondo in cemento, distanziali di rinforzo ravvicinati ogni 250 mm, bordi della canalina rinforzati preriempiti con spatola a mano di resina epossidica tricomponente rigida autoagrappante, adatti a velocizzare la posa in opera e a rendere altamente carrabili e indeformabili i bordi della canalina a ridosso del pavimento (art. BCR), gruppi flangiatura con silicone sigillante e viti di fissaggio inox, dimensionati in base ad esigenze di trasporto (art. FLCTH), chiusino con piastra pesante mm 300x300 con spessore costruttivo pieno mm 8 idonea ad evitare problemi di auto-sollevamento accidentale, finitura con trattamento in micropallinatura, scarico ø110 mm con kit Inoxsystem® Total Hygienic tubo sifonato e cestello per recupero scarti anti insetto e anti ratto estraibili. Il kit Inoxsystem® Total Hygienic ha la funzione di ottimizzare le operazioni di pulizia all’interno del chiusino. Tenuta idraulica sifone di 50 mm in linea con la normativa UNI EN 1253-1. Il chiusino può essere con scarico verticale (art. CV110308E) oppure orizzontale (art. CL110308E).
Certificazioni: Certificazioni: il prodotto Inoxsystem® canale a fessura con bordi rinforzati (art. C2+BCR) è certificato da ente ufficiale Ecamricert Srl in classe di portata d400 - resistenza kn 400 – secondo normativa UNI EN 1433
Element Spec.
Render 3d
Fiche Technique
Caniveau à fente entierement construit en acier inox AISI 304 ou AISI 316 sur demande, épaisseur tôle 2 mm, idéal pour abattoirs, laiteries, caves de vinification, poissoneries, installations industrielles.
Caractéristiques techniques:
- Fente de 20 mm
- Largeur bord supérieur 60 mm
- Largeur corps du caniveau 65 mm
- Pente incorporée
- Raccords à bride chaque 3 o 6 metres (art. Inoxsystem® “FLCTH”)
Sur demande:
- Bords renforcés avec résine époxy à trois composants (a Inoxsystem® “BCR”) pour donner au caniveau une plus grande rigidité et accélèrer l’installation (clase de résistance D400 certfiée)
- Manche de ½” pour lavage interieur du caniveau (art. Inoxsystem® “IL”)
Le caniveau est dotée d’ un siphon sol à grille de différentes dimensions (mm 300x300 – 400x400 – 500x500 etc.) avec sortie Ø 110 mm. Siphon-tasse et panier (avec trous Ø 8 mm anti mustiques et anti rat) amovibles permettent un acèss total au siphon et un nettoyage rapide.
La sortie peut être verticale (art. Inoxsystem® Total Hygienic “CGV 300 110 TH”) ou horizontale (art. Inoxsystem® Total Hygienic “CGL 300 110 TH”), au centre, en une extremité ou excentré selon les exigences.
Certifications: le caniveau Inoxsystem® Total Hygienic avec grille Multislot et bords renforcés (art. TH+BCR) est certifié par un organisme tiers accredité classe de résistance D400 - charge de contrôle kn 400 selon norme uni en 1433
Important: Tous les produits Inoxsystem® peuvent être construits sur mesure, avec fiche tchniques conçus en collaboration avec nos techniciens qui peuvent répondre aux exigences d’ installation les plus spécifiques.
