Canales con ranura reducida anti-tacón en acero inoxidable sin inspección con salida directa sin sifón
(Vea dis. 1351-1352-1353-1354, en pagína 33 del catálogo general)
Ejemplo instalación

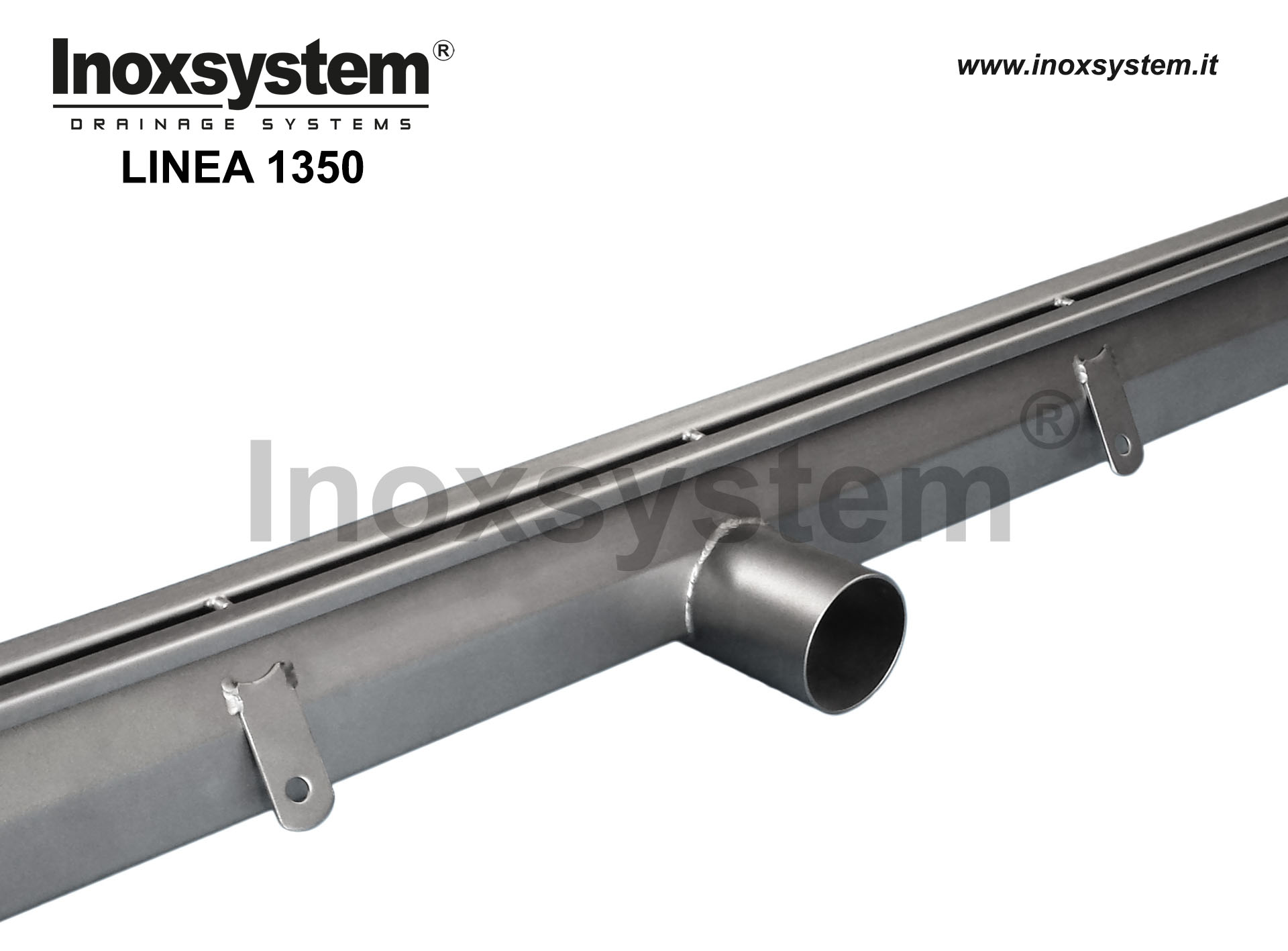

Inoxsystem® Línea 1350
Sistema de drenaje marca Inoxsystem® realizado completamente en acero inoxidable AISI 304, AISI 316 a pedido, compuesto por: canal con ranura reducida de 8 mm totalmente inspeccionable (art. C1) espesor 2 mm con pendiente incorporada, ancho sección 60 mm, esquinas redondeadas para una higiene máxima, pinzas para anclaje al hormigón, distanciadores cada 250 mm, borde del marco relleno de resina epoxi de tres componentes extendida manualmente con una espátula para agilizar y facilitar la instalación y para garantizar la resistencia a grandes cargas (art. BCR), bridas de conexión suministradas con silicone y tornillos para facilitar el transporte (art. FLC), salida directa sin sifón Ø 63 mm vertical (art. SDV) u horizontal (art. SDL) soldada en el canal.
Espec.
Render 3d
Totalmente construidos en acero inoxidable aisi 304 (aisi 316 a pedido), espesor constructivo de 1,5 mm, son ideales en particular para: terrazas, piscinas, vestidores, duchas, y en todos los edificios públicos en general donde hay suelos con profundidad de instalación limitada.
La ranura central estándar del canal es de 8 mm, borde en vista de 50 mm y cuerpo del canal de 70 mm técnicamente construido para ser totalmente inspeccionado a vista (art. Inoxsystem® C1 visible en el catálogo general en la página 8, dis. 2010).
El canal está completo de salida directa sin sifón Ø 63 con altura total de 100mm (Otras salidas y alturas a pedido).
La salida puede ser vertical (art. Inoxsystem® “SDV”) y horizontal (art. Inoxsystem® “SDL-SDLP”) y puede ser posicionada centralmente, a inicio o en posición definida con el cliente.
A pedido es posible tener los bordes reforzados del canal prerellenados con nuestra especial resina rigida auto agarrante(art. Inoxsystem® “BCR”) así se obtienen máximo transito y robustez del producto y gracias a las predisposiciónes de bridas cada 3 y 6 metros según la exigencia del trasporte (art. Inoxsystem® “FLC”) puede tomar diferentes formas y longitudes.
Puede tener también predisposicción para el lavado interior del canal a travès de mango de ½” con difusor (art. Inoxsystem® “IL”)
Importante: todos los productos Inoxsystem® en acero inoxidable pueden ser construidos a medida, con fichas técnicas de construcción estudiadas en colaboración con nuestros técnicos, que pueden satisfacer las más amplias exigencias de instalación.
