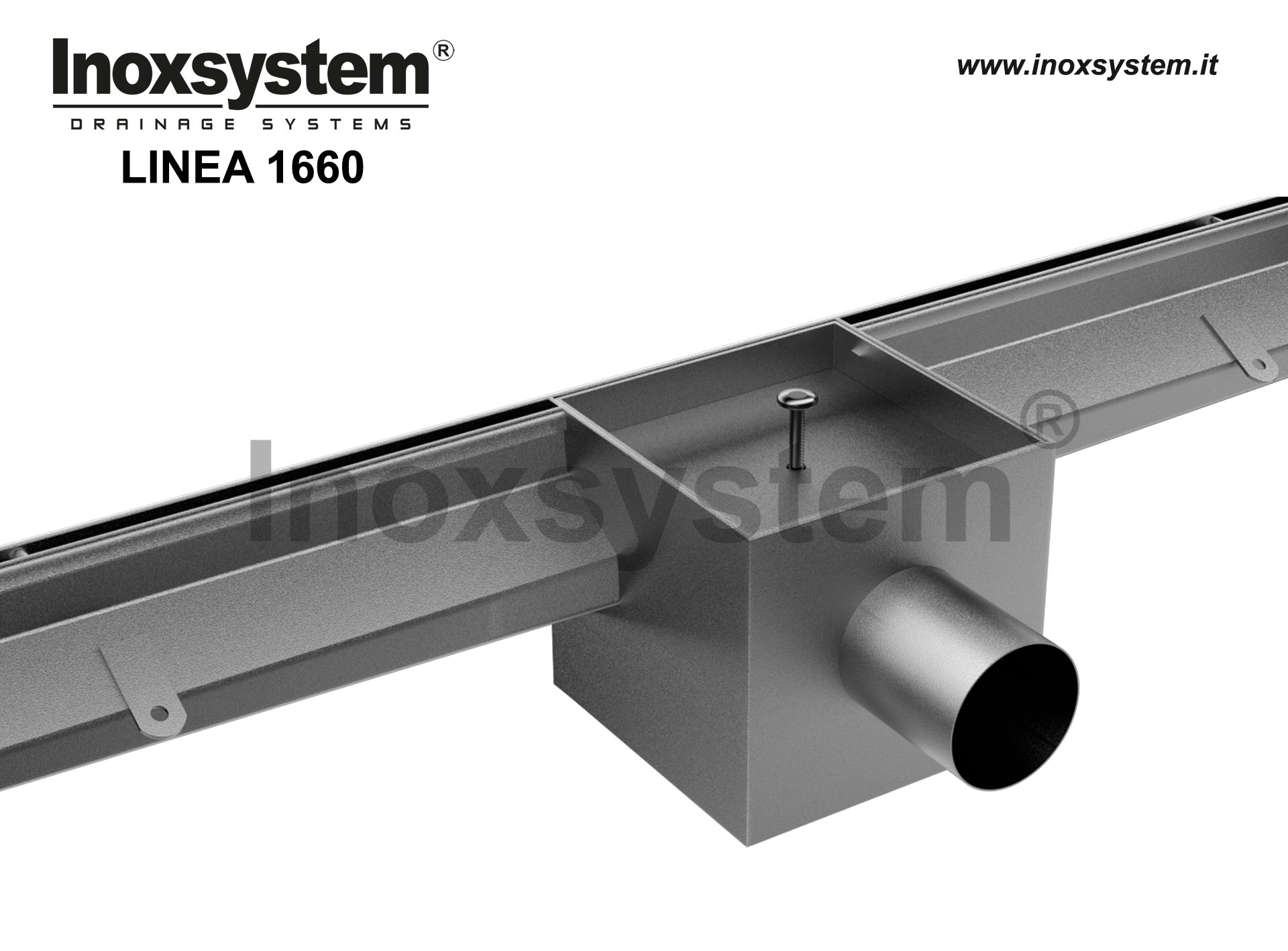

Canal con ranura lateral de 20/15/8 mm, con bordes rectos verticales y sumidero sifónico de 150x150 mm con salida Ø 63 y rejilla rellenable en acero inoxidable

(Ver dib. 1661 – 1662 – 1663 - 1664 Catálogo general, pag. 37)

Ejemplo instalación


Espec.

Render 3d

Ficha Técnica

Totalmente construidos en acero inoxidable aisi 304 (aisi 316 a pedido), estos canales se pueden suministrar con ranura estándar de 20 mm (art. Inoxsystem® C2BDV), ranura intermedia de 15 mm (art. Inoxsystem® “C15BDV”) o ranura anti-tacón de 8 mm (art. Inoxsystem® “C1BDV”).

Los bordes verticales anti-obstrucción se han desarrolado para crear un drenaje oculto gracias a la mimetización del marco superficial utilizando el mismo material de acabado del pavimento. La ranura es lateral para instalación en aquellas zonas que queden próximas a paredes o incluso central.

El ancho del cuerpo del canal, completamente inspeccionable, es de 65 mm. Este canal se suministra con un sumidero sifónico de 150x150 o 200x200 mm con salida vertical u horizontal Ø 63/50 mm, filtro contra insectos y ratones, altura 140 mm, en el cientro del canal, en un extremo ou donde requiere el cliente.

Gracias a la posibilidad de montaje en obra con bridas de conexión (art. Inoxsystem® “FLCI”) cada 3 o 6 metros, los canales pueden adquirir cualquier longitud y forma.

A pedido manguito de ½“ por lavado a presión del interior del canal.

Importante: Todos los productos Inoxsystem® se pueden fabricar a medida con fichas técnicas estudiadas con nuestros técnicos que pueden satisfacer todas las exigencias de instalación.

Render 3d

Muove el mouse para girar el producto
Pulse el botón i para obtenir una vista explosionada del producto
Para información adicional pulse los números
(si tienes problemas de visualización recomendamos la version móvil)

Inoxsystem linea 1660

Render 3d

Muove el mouse para girar el producto
Pulse el botón i para obtenir una vista explosionada del producto
Para información adicional pulse los números
(si tienes problemas de visualización recomendamos la version móvil)

Inoxsystem render 1660
