Canali a fessura mm 8/15/20 bordi dritti verticali centrali con corpo porta mattonella e chiusino ridotto 80x80 con copertura pavimentabile a scarico diretto non sifonato
(fuori catalogo)
Esempio posa
Inoxsystem® Linea 1580

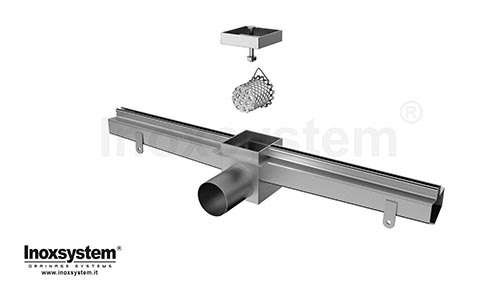

Sistema di drenaggio marca Inoxsystem®, interamente costruito in acciaio inox Aisi 304, oppure acciaio inox Aisi 316 su richiesta, composto dai seguenti articoli: canale con fessura a scelta mm 8, 15 o 20, con bordi dritti verticali piegaschiaccia, tecnicamente studiati con versione conica per impedire l’accumularsi di detriti e sporcizia, totalmente ispezionabile a vista, sezione “porta mattonella” per facilitare l’incollaggio della guaina sotto piastrella, spessore costruttivo 1,5 mm, corpo drenante 65 mm, completo di auto-pendenza incorporata, angoli interni raggiati per massime prestazioni d’igiene, zanche per aggrappo al sottofondo in cemento, distanziali di rinforzo ravvicinati ogni mm 500 (art. C.BDVPM), gruppi flangiatura con silicone sigillante e viti di fissaggio inox, dimensionati in base ad esigenze di trasporto (art. FLC), chiusino ridotto mm 80x80 con copertura pavimentabile, con bordo perimetrale porta guaina, scarico ø63 diretto non sifonato e cestello estraibile per recupero scarti, con funzione anti insetto, anti ratto. Fornito con chiusino a scarico verticale (art. CCV80P) oppure a scarico orizzontale (art. CCL80P).
Canale di drenaggio a scomparsa minimal, interamente realizzato in acciaio inox AISI 304 (o AISI 316L su richiesta), spessore costruttivo 1,5 mm, con bordo superficiale a vista arrotondato (effetto “piega-schiaccia”). Ideale in particolar modo per terrazze, bordi piscina, portici e docce esterne.
La fessura può essere standard da mm 20 (art. Inoxsystem® C2BDV), intermedia da mm 15 (art. Inoxsystem® C15BDV), oppure antitacco da mm 8 (art. Inoxsystem® C1BDV). I bordi diritti verticalmente non sono visibili
una volta posati nel pavimento, e la fessura conica è tecnicamente studiata per impedire l’accumularsi di detriti o di sporcizia.
La fessura può anche essere decentrata per un facile appoggio a filo muro (in questo caso vedi linea 1780).
La differenza rispetto alla linea 1480 è il corpo drenante del canale da 70mm, tecnicamente costruito per l’incollaggio perimetrale della guaina
È dotato di un chiusino di ispezione da 80x80 mm pavimentabile, altezza totale 100 mm e scarico diretto Ø 63 mm, comprensivo di cestello per il recupero degli scarti, considerato anti insetto e anti-ratto. Il diametro dello scarico può essere aumentato o diminuito a richiesta del cliente.
Il chiusino può essere a scarico verticale od orizzontale e può essere posizionato centralmente, di testa oppure in posizione definita dal cliente.
Può predisporre anche di innesti per il lavaggio interno del canale tramite manicotti da ½” con diffusore (art. Inoxsystem® “IL”).
Importante: Tutti i prodotti Inoxsystem® in acciaio inox possono essere costruiti a misura, con disegni costruttivi studiati in collaborazione con i nostri tecnici, in grado di soddisfare le più ampie esigenze di installazione.
