Canali con fessura mm 20/15/8 bordi dritti verticali laterali e chiusino 150x150 con copertura pavimentabile a scarico sifonato in acciaio inox
(Vedi dis. 1661 – 1662 – 1663 - 1664 a pagina 37 del catalogo generale)
Esempio posa

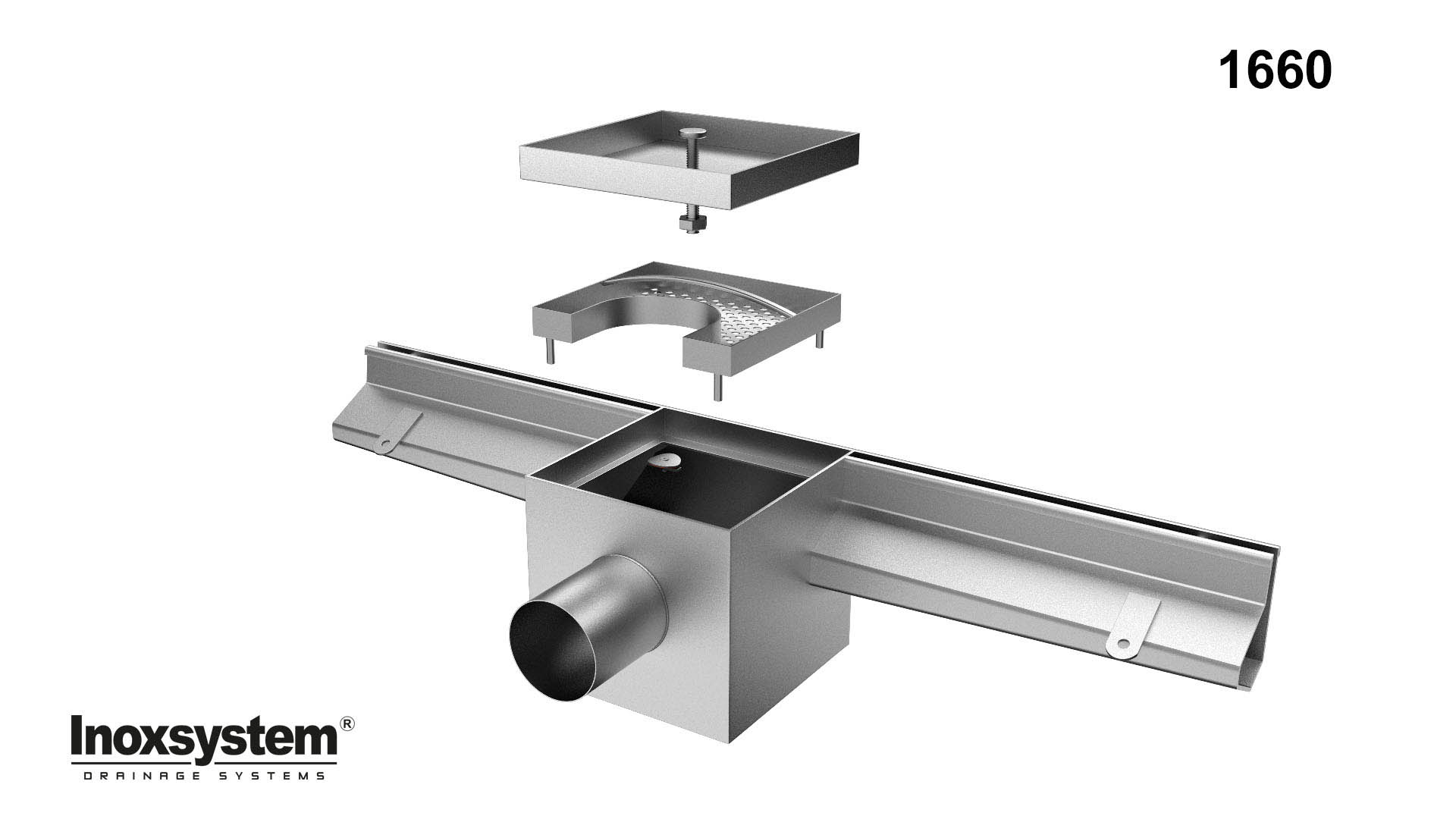

Inoxsystem® Linea 1660
Sistema di drenaggio marca Inoxsystem®, interamente costruito in acciaio inox Aisi 304, oppure acciaio inox Aisi 316 su richiesta, composto dai seguenti articoli: canale con fessura antitacco mm 8 a bordi dritti verticali laterali (art. C1BDVL), a scomparsa, tecnicamente studiati per essere posati a ridosso del muro e con versione conica per impedire l’accumularsi di detriti e sporcizia, totalmente ispezionabile a vista, spessore costruttivo 2 mm, corpo drenante 65 mm, completo di auto-pendenza incorporata, angoli interni raggiati per massime prestazioni d’igiene, zanche per aggrappo al sottofondo in cemento, distanziali di rinforzo ravvicinati ogni mm 250, gruppi flangiatura con silicone sigillante e viti di fissaggio inox, dimensionati in base ad esigenze di trasporto (art. FLC), chiusino mm 150x150 con copertura pavimentabile, altezza mm 140, scarico ø63 con sifone e cestello estraibile per recupero scarti, con funzione anti insetto, anti ratto. Il chiusino può essere con scarico verticale (art. RCV63156SP) oppure con scarico orizzontale (art. CLR63156SP).
Render 3d
Canale di drenaggio a scomparsa minimal, interamente realizzato in acciaio inox AISI 304 (o AISI 316L su richiesta), spessore costruttivo 1,5 mm, con bordo superficiale a vista arrotondato (effetto “piega-schiaccia”). Ideale in particolar modo per terrazze, bordi piscina, portici e docce esterne.
La fessura decentrata, ideale per un facile appoggio a filo muro, può essere standard da mm 20 (art. Inoxsystem® C2BDV), intermedia da mm 15 (art. Inoxsystem® C15BDV), oppure antitacco da mm 8 (art. Inoxsystem® C1BDV). I bordi diritti verticalmente non sono visibili una volta posati nel pavimento, e la fessura conica è tecnicamente studiata per impedire l’accumularsi di detriti o di sporcizia.
La fessura può anche essere centrale (in questo caso vedi linea 1460).
Il corpo drenante del canale da 65mm è tecnicamente costruito per essere completamente ispezionabile a vista.
È dotato di un chiusino ispezionabile sifonato scatolato (definito anche piletta o pozzetto) con copertura a vista pavimentabile da 150x150 mm oppure 200x200 mm, altezza totale 140 mm e scarico sifonato Ø 63/50 mm, comprensivo di cestello per il recupero degli scarti, considerato anti insetto e anti-ratto. Il diametro dello scarico può essere aumentato o diminuito a richiesta del cliente.
Il chiusino può essere a scarico verticale od orizzontale e può essere posizionato centralmente, di testa oppure in posizione definita dal cliente.
Può predisporre anche di innesti per il lavaggio interno del canale tramite manicotti da ½” con diffusore (art. Inoxsystem® “IL”).
Importante: Tutti i prodotti Inoxsystem® in acciaio inox possono essere costruiti a misura, con disegni costruttivi studiati in collaborazione con i nostri tecnici, in grado di soddisfare le più ampie esigenze di installazione.
