Inoxsystem line - Customized Italia channels and accessories in stainless steel

Katalogseite im Pdf-Format
(drücken Sie auf das Bild, um die Katalogseite im Pdf-Format anzusehen)

Linie 3050
Schlitzrinne “Italia” mit doppeltem Schlitz mit Schacht und Geruchsverschluss

Schlitzrinne Italia mit doppeltem Schlitz mit Schacht und Geruchsverschluss

linie 3050 abschnitt kastenrinne in edelstahl


Technische Details:
- Schlitzrinne “Italia” mit doppeltem Schlitz
- Modell mit Geruchsverschluß
- Schacht mit Ablaufstutzen Ø 40, h 120
- Ablauf mit Geruchsverschluß und Schmutzfangkorb

IDEAL FUER SCHWIMMBAEDER, DUSCHEN, FITNESS-STUDIOS, OEFFENTLICHE ZONEN
linie 3050 ausrichtung des ablaufstutzen in edelstahl

Linie 3150
Schlitzrinne “Italia” mit doppeltem Schlitz mit direktem Ablauf ohne Geruchsverschluss

Linie 3150 Schlitzrinne “Italia” mit doppeltem Schlitz mit direktem Ablauf ohne Geruchsverschluss in Edelstahl

linie 3150 abschnitt kastenrinne in edelstahl


Technische Details:
- Schlitzrinne “Italia” mit doppeltem Schlitz
- Modell ohne Geruchsverschluß
- Direkter Ablaufstutzen Ø 40, mit Schmutzfangkorb

IDEAL FUER SCHWIMMBAEDER, DUSCHEN, FITNESS-STUDIOS, OEFFENTLICHE ZONEN
linie 3150 ausrichtung des ablaufstutzen in edelstahl

Linie 0450
Schlitzrinne “versenkt”, wird unter dem Boden installiert

Linie 0450 Schlitzrinne versenkt, wird unter dem Boden installiert in Edelstahl

linie 0450 abschnitt kastenrinne in edelstahl


Technische Details:
- Schlitzrinne “versenkt”
   wird unter dem Boden installiert
- Modell mit geraden horizontalen Kanten
- Direkter Ablaufstutzen ohne Geruchsverschluß
   Ø 63, ohne Revisionsöffnung

- Auf Anfrage: Revisionsöffnung mit Ablaufstutzen und Geruchsverschluß

ENTWICKELT FUER DEN HALT DER ISOLIERMEMBRAN
linie 0450 ausrichtung des ablaufstutzen in edelstahl

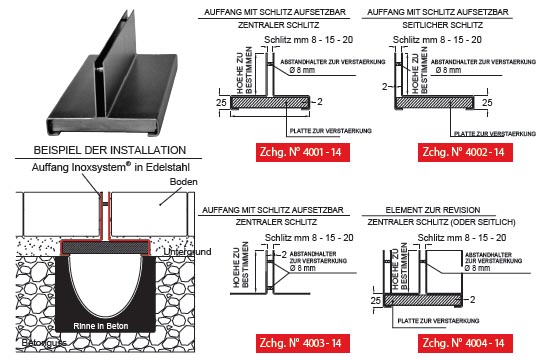

AUFFANG MIT SCHLITZ AUFSETZBAR FUER RINNEN IN BETON ODER ANDEREN MATERIALIEN

auffang mit schlitz aufsetzbar fuer rinnen in beton oder anderen materialien

KASTENRINNEN REVISIONSOEFFNUNG UND UNTERGESTELL IN EDELSTAHL
kastenrinnen revisionsoeffnung und untergestell in edelstahl
  • * Die aufgeführten Daten in den verschiedenen Zeichnungen sind nicht verbindlich, alle Masse können auf Anfrage variieren.
  • * Diese Zeichnungen sind Eigentum von INOXSYSTEM® und dürfen nicht reproduziert oder kopiert werden ohne unsere schriftliche Zustimmung.
