Linie Inoxsystem - Schlitzrinnen reduziert, engmaschig, zusammensetzbar in Edelstahl

Katalogseite im Pdf-Format
(drücken Sie auf das Bild, um die Katalogseite im Pdf-Format anzusehen)

Linie 1250
Schlitzrinne mit engem Schlitz und Plattenabdeckung, Geruchsverschluss

linie 1250 Schlitzrinne mit engem Schlitz und Plattenabdeckung in Edelstahl

linie 1250 abschnitt kastenrinne in edelstahl

Technische Details:
- Schlitz eng 8 mm
- Modell mit Geruchsverschluß
- Platte 200x200 mm, Ablaufstutzen Ø 63, H 140
- Ablauf mit Geruchsverschluß und Schmutzfangkorb
- Weitere technische Information auf Seite 8-9
IDEAL FUER SCHWIMMBAEDER, DUSCHEN, FITNESS-STUDIOS, OEFFENTLICHE ZONEN
linie 1250 ausrichtung des ablaufstutzen in edelstahl

Linie 1150
Schlitzrinne mit engem Schlitz mit direktem Ablauf und Revisionsöffnung

line 1150 Heel proof slot channel with gully and direct outlet pipe in stainless steel

linie 1150 abschnitt kastenrinne in edelstahl


Technische Details:
- Schlitz eng 8 mm
- Modell ohne Geruchsverschluß mit Revisionsöffnung
-Ablauf 80x80 mm, Ablaufstutzen Ø 63, H 100
- Direkter Ablauf mit Schmutzfangkorb
- Weitere technische Information auf Seite 8-9
EMPFOHLEN: FUER SCHWIMMBAEDER, TERRASSEN, DUSCHEN, FITNESS-STUDIOS, OEFFENTLICHE ZONEN
linie 1150 ausrichtung des ablaufstutzen in edelstahl

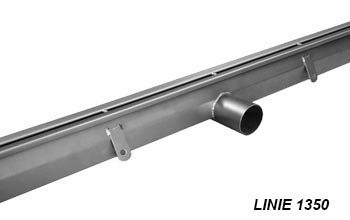

Linie 1350
Schlitzrinne mit engem Schlitz und mit direktem Ablauf, ohne Revisionsöffnung

linie 1350 Schlitzrinne mit engem Schlitz und mit direktem Ablauf in Edelstahl

linie 1350 abschnitt kastenrinne in edelstahl


Technische Details:
- Schlitz eng 8 mm
- Modell ohne Geruch sverschluß
   und ohne Revisionsöffnung
- Direkter Ablaufstutzen Ø 63, H 100
- Dirketer Ablauf ohne Schmutzfangkorb
- Weitere technische Information auf Seite 8-9
IDEAL FUER SCHWIMMBAEDER, TERRASSEN, DUSCHEM, FITNESS-STUDIOS, OEFFENTLICHE ZONEN
linie 1350 ausrichtung des ablaufstutzen in edelstahl

Linie 1450
Schlitzrinne mit engem Schlitz mit vertikalen geraden Kanten mit Plattenabdeckung, Geruchsverschluss

linie 1450 Schlitzrinne mit engem Schlitz mit vertikalen geraden Kanten mit Plattenabdeckung, Geruchsverschluss in Edelstahl

linie 1450 abschnitt kastenrinne in edelstahl


Technische Details:
- Schlitz eng 8 mm
- Modell mit vertikalen geraden Kanten
- Platte 150x150 mm, Ablaufstutzen Ø 63, H 140
- Ablauf mit Geruchsverschluß und Schmutzfangkorb
- Weitere technische Information auf Seite 8-9
IDEAL FUER SCHWIMMBAEDER, TERRASSEN, PLAETZE, OEFFENTLICHE ZONEN
linie 1450 ausrichtung des ablaufstutzen in edelstahl
  • * Die aufgeführten Daten in den verschiedenen Zeichnungen sind nicht verbindlich, alle Masse können auf Anfrage variieren.
  • * Diese Zeichnungen sind Eigentum von INOXSYSTEM® und dürfen nicht reproduziert oder kopiert werden ohne unsere schriftliche Zustimmung.
