Sistema di montaggio canale a fessura inoxsystem infinity

icona pdf
(clicca sull'immagine per visualizzare la pagina del catalogo in formato pdf)

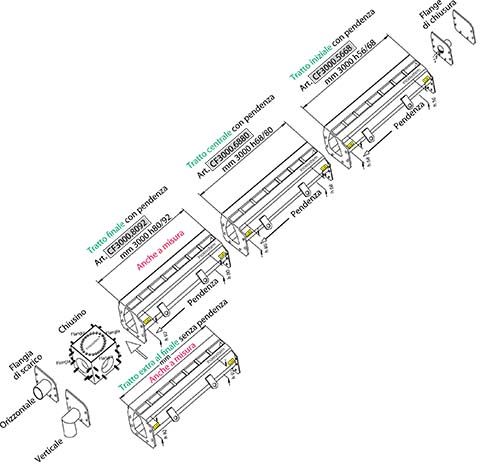

schema disegno canale a fessura inoxsystem infinity

Tratti con pendenza

ARTICOLO Descrizione
CF3000.8092 Tratto finale con pendenza mm 3000 h80/92 (anche a misura)
CF3000.6880 Tratto centrale con pendenza mm 3000 h68/80
CF3000.5668 Tratto iniziale con pendenza mm 3000 h56/68

Tratti senza pendenza

ARTICOLO Descrizione
CF500.9292 Tratto extra senza pendenza mm 500 h92/92
CF1000.9292 Tratto extra senza pendenza mm 1000 h92/92
CF1500.9292 Tratto extra senza pendenza mm 1500 h92/92
CF2000.9292 Tratto extra senza pendenza mm 2000 h92/92
CF2500.9292 Tratto extra senza pendenza mm 2500 h92/92
CF3000.9292 Tratto extra senza pendenza mm 3000 h92/92 (anche a misura)

Tratti extra al finale "Infinito"

Senza pendenza, h92 costante, possono essere flangiati in aggiunta al tratto finale e consentono di comporre tratti di varie misure e di lunghezza multiple "infinite".
N.B. Possono essere costruiti con lunghezza a misura.

  • * I dati riportati su questi disegni non sono da ritenersi vincolanti, tutte le misure possono essere variate su richiesta.
  • * Questi disegni sono di proprietà della INOXSYSTEM® e non possono essere riprodotti o copiati senza nostra approvazione scritta.
