Caniveaux à grille caillebotis standard en acier inoxydable equipé d’un siphon de sol à grille avec sortie siphonné ø 110 et panier amovible
(Voir Dess. 2152 – 02153 – 2154 – 2155 hors catalogue)
Stainless steel grating channel with siphoned outlet pipe
Example pose
Exemple de pose
Inoxsystem® Ligne 2150
Système de drainage Inoxsystem® entièrement construit en acier inoxidable aisi 304, aisi 316 sur demande, composé de: corps du caniveau entièrement inspectable avec grille de couverture (art. CGS…), épaisseur tôle 2 mm, pente incorporée, angles intérieurs arrondis pour une hygiène optimale, pattes d’ ancrage anti-soulevement, entretoises de renforcement proches l’ un de l’ autre, grille amovible maille 25x22 mm - h 25 mm, remplissage sous bordure en résine époxy à trois composants étalée manuellement avec spatule pour rendre les bords du caniveau plus résistants aux charges élevés et pour accélérer la mise en oeuvre du caniveau (art. BGR), raccords à bride boulonnées avec silicone, boulons et écrous pour faciliter le transport (art. FLC), siphon sol de 300x300 mm avec grille caillebotis H 25 mm, maille 25x22 mm, ép. tôle 2 mm, sortie Ø 110 mm verticale (art. CG300V110) ou horizontale (art. CG300L110) avec siphon anti-odeur et panier anti-mustique et anti-rat amovible, H 220 mm. Certifications: le corps du caniveau Inoxsystem® (sans grille de couverture) avec bords renforcès (CGS…+BGR) répond a la classe de résistance d400 - charge de contrôle kn 400 certifiée par un organisme accredité (Ecamricert s.r.l.) – Selon Norme UNI EN 1433. Le caniveau Inoxsystem® avec largeur 200 mm + grille de couverture à barreaux plates 25x8 mm pour poids lourds + bords renforcès (CGS20025+G0851+BGR) répond a la classe de résistance d400 - charge de contrôle kn 400 certifiée par un organisme accredité (Ecamricert s.r.l.) - Selon Norme UNI EN 1433.
Element Spec.
Render 3d
Fiche Technique
Entièrement réalisés en acier inoxydable AISI 304 (ou 316 sur demande), épaisseur 2 mm, ces caniveaux sont ideals pour cousines de restaurantes, sections d’ usine alimentaire, caves de vinification, etc.
La grille de couverture peut être caillebotis standard maille 25x22 mm, anti-talon maille 55x11 mm, lourde à barreaux plate 25x8 mm et pleine ép. 6 mm avec double fente latérale.
Ces caniveaux à grille Inoxsystem® (largeur totale 150 ou 200 mm) sont equipé d’ un siphon à grille de 300x300 mm avec panier amovible, à sortie Ø 110 verticale (art. Inoxsystem® “PGV”) ou horizontale (art. Inoxsystem® “PGO”), hauteur totale 200 mm, au cente, en une extremitè ou décentré selon les exigences.
Le pré-remplissage sous bordure en résine époxy (art. Inoxsystem® “PSV”, sur demande) assure une résistance aux charges roulantes les plus élevées. Toujours sur demande, ils peuvent être fournis de art. “Inoxsystem® IL” pour le lavage interne du caniveau.
Equipés de brides (art. Inoxsystem® “FLG”) tous les 3 ou 6 mt, les caniveaux à grille Inoxsystem® peuvent atteindre toutes longeurs.
Important: Tous les produits Inoxsystem® en acier inoxydable peuvent être fabriqués sur mesure, avec des dessins techniques conçus en collaboration avec nos techniciens, pour satisfaire toutes les exigencesd’ installation.

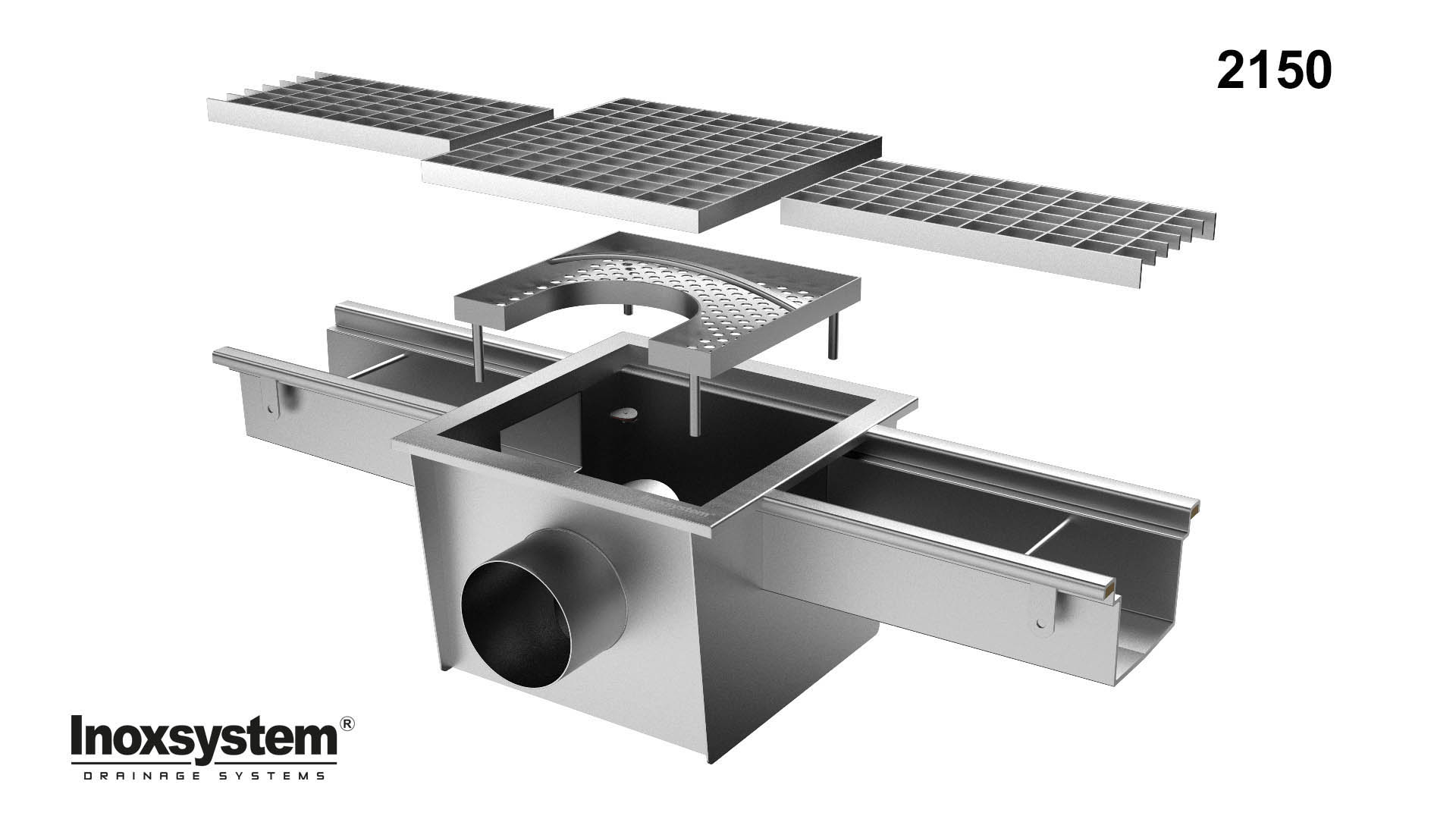

Render 3d
