Caniveau à fente latérale de 20/15/18 mm avec bords droits verticaux et sotie directe en acier inoxydable
(Voir dess. 1691 – 1692 – 1693 - 1694 Catalogue général, page 37)
Exemple de pose

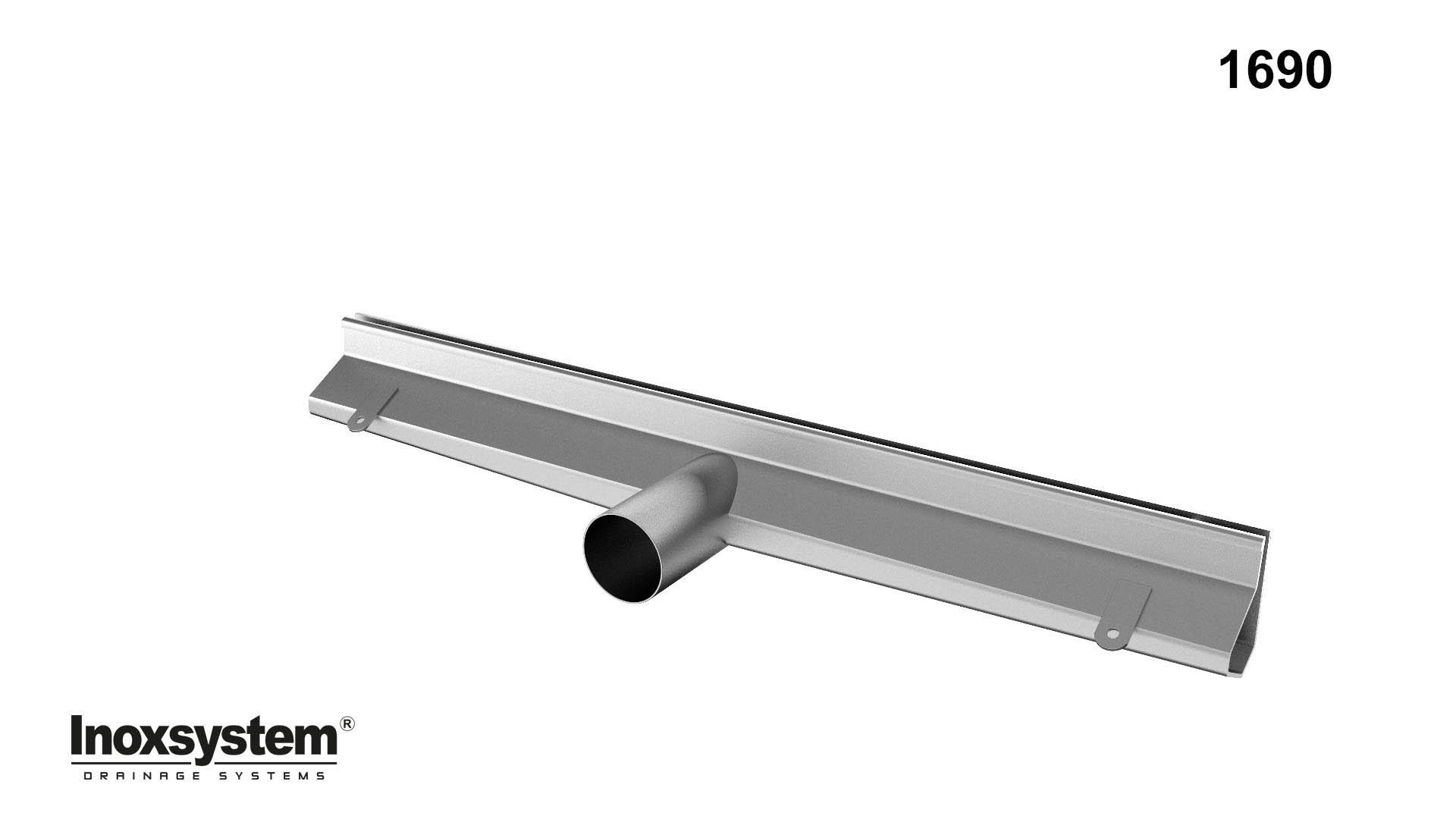

Inoxsystem® Linea 1690
Sistema di drenaggio marca Inoxsystem®, interamente costruito in acciaio inox Aisi 304, oppure acciaio inox Aisi 316 su richiesta, composto dai seguenti articoli: canale con fessura antitacco mm 8 a bordi dritti verticali laterali (art. C1BDVL), a scomparsa, tecnicamente studiati per essere posati a ridosso del muro e con versione conica per impedire l’accumularsi di detriti e sporcizia, totalmente ispezionabile a vista, spessore costruttivo 2 mm, corpo drenante 65 mm, completo di auto-pendenza incorporata, angoli interni raggiati per massime prestazioni d’igiene, zanche per aggrappo al sottofondo in cemento, distanziali di rinforzo ravvicinati ogni mm 250, gruppi flangiatura con silicone sigillante e viti di fissaggio inox, dimensionati in base ad esigenze di trasporto (art. FLC), chiusino ridotto mm 80x80 con copertura pavimentabile, altezza mm 100, scarico ø63 diretto non sifonato saldato direttamente sul corpo del canale. Forniti con scarico verticale (art. SDV) oppure con scarico orizzontale (art. SDL).
Element Spec.
Render 3d
Fiche Technique
Entièrement réalisés en acier inoxydable AISI 304 (ou 316 sur demande) ces caniveaux sont disponibles avec fente standard de 20 mm (art. Inoxsystem® C2BDV), fente moyenne de 15 mm (art. Inoxsystem® “C15BDV) ou fente anti-talon de 8 mm (art. Inoxsystem® “C1BDV”).
La fente avec bords droits verticaux antibouchage est ideale pour creer un drainage discrete, en permettant une intégration invisible du dispositif d'évacuation des eaux avec le revêtement de sol. La fente est latérale mais elle peut être aussi centrale.
Le corps du caniveau, entièrement inspectable, est de 65 mm de largeur. La sortie directe Ø 63/50 peut être verticale ou horizontale, au centre, de tête ou excentré si nécessaire.
Grace à la possibilité d’ assemblage sur site avec raccords à bride boulonnés (art. Inoxsystem® “FLCI”) chaque 3 ou 6 m selon les exigences de transport) plisieur configurations des lignes des caniveaux sont possibles.
Sur demande manchon de ½” pour lavege interne.
Important: Tous les produits Inoxsystem® en acier inoxydable peuvent être fabriqués sur mesure, avec des dessins techniques conçus en collaboration avec nos techniciens, pour satisfaire toutes les exigences d’ installation.
