Chiusino di ispezione a fondo chiuso e bocchettone in acciaio inox

icona pdf
(clicca sull'immagine per visualizzare la pagina del catalogo in formato pdf)

BOCCHETTONE IN ACCIAIO INOX TIPO INOXSYSTEM (bocchettone messicano)



disegno bocchettone messicano antitacco bocchettone messicano in acciaio inox con supporto guaina



ARTICOLO A De Di C Adatto a ricevere
chiusino con
scarico di Ø max
MISURE in mm:
M50 330 50 45 300 Adatto a scarico Ø 40
M63 330 63 58 300 Adatto a scarico Ø 50
M75 330 75 70 300 Adatto a scarico Ø 63
M90 330 90 85 300 Adatto a scarico Ø 80
M110 330 109 104 300 Adatto a scarico Ø 90
M125 330 125 120 300 Adatto a scarico Ø 110






CHIUSINO DI ISPEZIONE CON FONDO CHIUSO CON INNESTO CANALINA



disegno chiusino di ispezione quadrato in acciaio inoxpiletta di ispezione per canale a fessura in acciaio inox



ARTICOLO A S H
MISURE in mm:
CC80 80 3 *
CC206 200 6 *
CC258 250 8 *
CC308 300 8 *




* = variabile a seconda dell'altezza della canalina



ACCESSORI PER CANALI SU RICHIESTA



predisposizione innesto lavaggio canale







Art. IL: Predisposizione per lavaggio interno canale tramite manicotto 1/2" su testata e diffusore interno









bordo rinforzato con resina aggrappante per canale carrabile

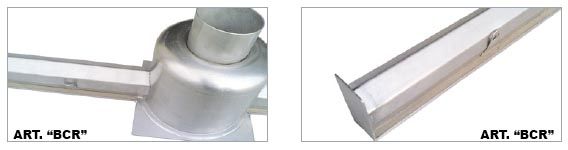

Art. BCR: Bordi della canalina rinforzati, preriempiti con resina rigida auto aggrappante









piedini di regolazione per canale in acciaio inox







Art. PL: Piedini regolabili per posizionamento a livello









flangiatura per trasporto e posa in opera







Art. FLC: Flangiature per trasporto e posa in opera della canalina
Art. FLG: Flangiature per trasporto e posa in opera del canale grigliato
Art. A90: Taglio giunzione e saldatura ad angolo della canalina
Art. A90G: Taglio giunzione e saldatura ad angolo del canale grigliato





INOXSYSTEM SU RICHIESTA DISPONE DI DIVERSE TIPOLOGIE DI PIASTRE



piastre di copertura inoxsystem

  • * I dati riportati su questi disegni non sono da ritenersi vincolanti, tutte le misure possono essere variate su richiesta.

  • * Questi disegni sono di proprietà della INOXSYSTEM® e non possono essere riprodotti o copiati senza nostra approvazione scritta.
