CANALE GRIGLIATO CON ACCESSORI

icona pdf
(clicca sull'immagine per visualizzare la pagina del catalogo in formato pdf)

CANALE CON COPERTURA IN GRIGLIATO STANDARD,
COMPONIBILE (a richiesta) CON FLANGIATURE
DI COLLEGAMENTO, BORDI RINFORZATI, POZZETTI SIFONATI (*), ECC.

*vedi modelli a pag. 9 oppure 11

disegno canale grigliato bordi rinforzati disegno vasca inox scarico verticale

ARTICOLO
Spessore = 2mm		   Larg. tot.   Larg. griglia   Larg. canale
MISURE in mm:
CGS15025 150 104 70
CGS20025 200 154 120
CGS25025 250 204 170
CGS30025 300 254 220
CGS35025 350 304 270
CGS40025 400 354 320
CGS45025 450 404 370
CGS50025 500 454 420


TIPI GRIGLIE

grigliato in acciaio inox alta carrabilità griglia antitacco a maglia ridotta per canali

griglia pesante in acciaio inox con listelli carrabile griglia in piastra con doppia fessura carrabile

MAGLIA   Piatto portante   Piatto di collegamento   Disegno
AxB HxS H1xS1

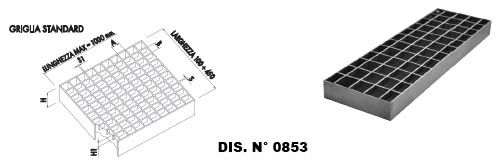

25x22 (standard) 25x2 10x2 N° 0853

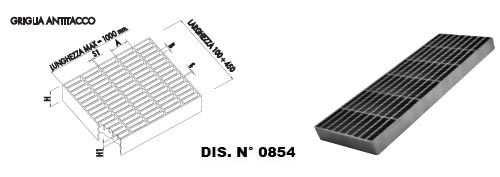

50x11 (antitacco) 25x2 10x2 N° 0854

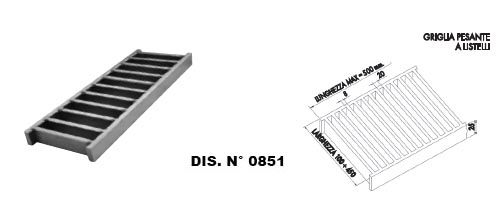

25x8 (in piatto pesante) 25x8 25x8 (luce 20) N° 0851

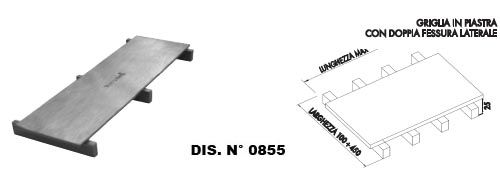

Griglia in piastra piena con doppie fessure laterali da mm 10 N° 0855

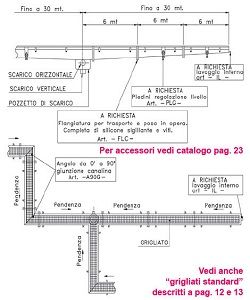

ESEMPI DI APPLICAZIONE

disegno chiusino pozzetto piletta inox scarico orizzontale 0010 chiusino pozzetto piletta inox scarico orizzontale 0010

disegno chiusino pozzetto piletta inox scarico orizzontale 0010 chiusino pozzetto piletta inox scarico orizzontale 0010


  • N.B.
  • * Autopendenza costruttiva di 4 mm. per metro lineare (VARIABILE A RICHIESTA).
  • * Distanziali di rinforzo ravvicinati (ogni 250 mm).
  • * Zanche di ancoraggio al getto pavimento.
  • * A richiesta: flangiatura (ogni 3 o 6 mt.) per trasporto e posa in opera (ART -FLC-) - Catalogo pag 23
  • * A richiesta: bordi rinforzati preriempiti con resina speciale (ART -BGR-) - Catalogo pag 23
  • * A richiesta: piedini di regolazione livello in fase di posa in opera (ART -PGL-) - Catalogo pag 23
  • * A richiesta: predisposizione per lavaggio interno canale tramite manicotto 1/2" su testate e diffusore interno (art - IL -)

  • * I dati riportati su questi disegni non sono da ritenersi vincolanti, tutte le misure possono essere variate su richiesta.

  • * Questi disegni sono di proprietà della INOXSYSTEM® e non possono essere riprodotti o copiati senza nostra approvazione scritta.
