CANALE A FESSURA CON ACCESSORI

icona pdf
(clicca sull'immagine per visualizzare la pagina del catalogo in formato pdf)

CANALINA A FESSURA, COMPONIBILE (a richiesta)
CON FLANGIATURE DI COLLEGAMENTO, BORDI RINFORZATI, CHIUSINI DI SIFONATURA, PIEDINI REGOLABILI PER POSIZIONAMENTO A LIVELLO

vedi anche "canaline a fessura" descritta a pag. 14 e 15

disegno canalina in acciaio inox carrabile con rinforzo canalina a fessura componibile in acciaio inox

ARTICOLO S
C1 1,5 Canale con fessura ridotta antitacco mm 8 ideale per piscine, docce, terrazzi e passaggi pubblici vedi catalogo pag. 15
C2 2 Canale con fessura standard mm 20 ideale per ambienti lavorazione alimentare vedi catalogo pag. 14
MC2 2 Canale con fessura standard mm 20 sezione maggiorata mm100, ideale per grandi deflussi vedi catalogo pag. 3
C3 3 Su richiesta spessore costruttvo maggiorato a bordi retti autoportanti (vedi dis. 2011) vedi catalogo pag. 3

ARTICOLO Accesori applicabili i vari articoli possono
essere dotati di chiusino
secondo le esigenze
del cliente
C1 FLC* BCR* PL***
C2 FLC* BCR* PL***
MC2 FLC* BCR* PL***
C3 FLC* BCR* PL***
   FLC*: gruppo flangiature per trasporto e posa in opera della canalina vedi catalogo pag. 23
   BCR**: bordi della canalina rinforzati, preriempiti con resina rigida autoagrappante vedi catalogo pag. 23
   PL***: piedini regolabili per posizionamento a livello vedi catalogo pag. 23

   Classi portata canalina secondo norme UNI EN 1433: 2004 Classe
   C1    Canale a bassa carrabilità B 125
   C2    Canale a media carrabilità C 250
   MC2    Canale maggiorato a media carrabilità C 250
   C2+BCR    Canale ad alta carrabilità D 400
   C3R    Canale ad altissima carrabilità E 600


ESEMPI DI APPLICAZIONE

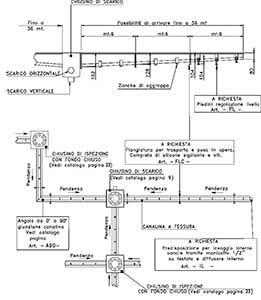

disegno canaline inox a scarico verticale disegno canaletta inox a scarico verticale

disegno canaletta inox scarico orizzontale sifonata con cestellodisegno canale inox a fessura scarico laterale di testa

  • N.B.
  • * Autopendenza costruttiva di 4 mm. per metro lineare (VARIABILE A RICHIESTA).
  • * Distanziali di rinforzo ravvicinati (ogni 250 mm).
  • * Zanche di ancoraggio al getto pavimento.
  • * A richiesta: flangiatura (ogni 3 o 6 mt.) per trasporto e posa in opera (ART -FLC-) - Catalogo pag 23
  • * A richiesta: bordi rinforzati preriempiti con resina speciale (ART -BGR-) - Catalogo pag 23
  • * A richiesta: piedini di regolazione livello in fase di posa in opera (ART -PGL-) - Catalogo pag 23
  • * A richiesta: predisposizione per lavaggio interno canale tramite manicotto 1/2" su testate e diffusore interno (art - IL -)

  • * I dati riportati su questi disegni non sono da ritenersi vincolanti, tutte le misure possono essere variate su richiesta.

  • * Questi disegni sono di proprietà della INOXSYSTEM® e non possono essere riprodotti o copiati senza nostra approvazione scritta.
